AGORA H1.GM.R – professionelle 1-Gbit Netzwerk- und Audio-Plattform

Die AGORA H1.GM.R ist eine kompakte professionelle Gigabit-Netzwerkplattform für anspruchsvolle Anwendungen in der Veranstaltungs-, Touring-, Broadcast- und Installationstechnik. Die H1-Serie kombiniert einen leistungsfähigen Gigabit-Switch mit Dante/AES67-Audioverarbeitung, einer integrierten Audiomatrix und flexiblen Kupfer- und Glasfaseranschlüssen.

Die Ausführung H1.GM.R verfügt über 2 × 1-Gbit OpticalCON DUAL Multimode Glasfaser-Transmit-Ports. Ein OpticalCON-Anschluss befindet sich auf der Frontseite, der zweite auf der Rückseite. Damit lassen sich zuverlässige Gigabit-Verbindungen auch über größere Entfernungen realisieren.

Das „R“ in H1.GM.R kennzeichnet die Ausführung mit interner redundanter Stromversorgung und erhöht damit die Betriebssicherheit bei professionellen Live-, Broadcast- und Installationsanwendungen.

Highlights

• Professionelle AGORA H1 Gigabit-Plattform
• 2 × 1-Gbit OpticalCON DUAL Multimode Glasfaseranschlüsse
• 1 × OpticalCON DUAL auf der Frontseite
• 1 × OpticalCON DUAL auf der Rückseite
• Redundante interne Stromversorgung
• 3 × Gigabit-EtherCON User Ports mit LCD-Anzeigen
• zusätzlicher Gigabit-EtherCON-Port
• RJ45-Gigabit-Anschluss auf der Rückseite
• Audinate Dante Brooklyn II integriert
• Dante- und AES67-Netzwerkstreaming
• integrierte 128 × 128 Audiomatrix bei 48 kHz
• bis zu 64 × 64 Audiokanäle über Netzwerk
• bis zu 32 gleichzeitige Dante/AES67-Streams
• 99 konfigurierbare Netzwerkgruppen
• IEEE 802.1p QoS

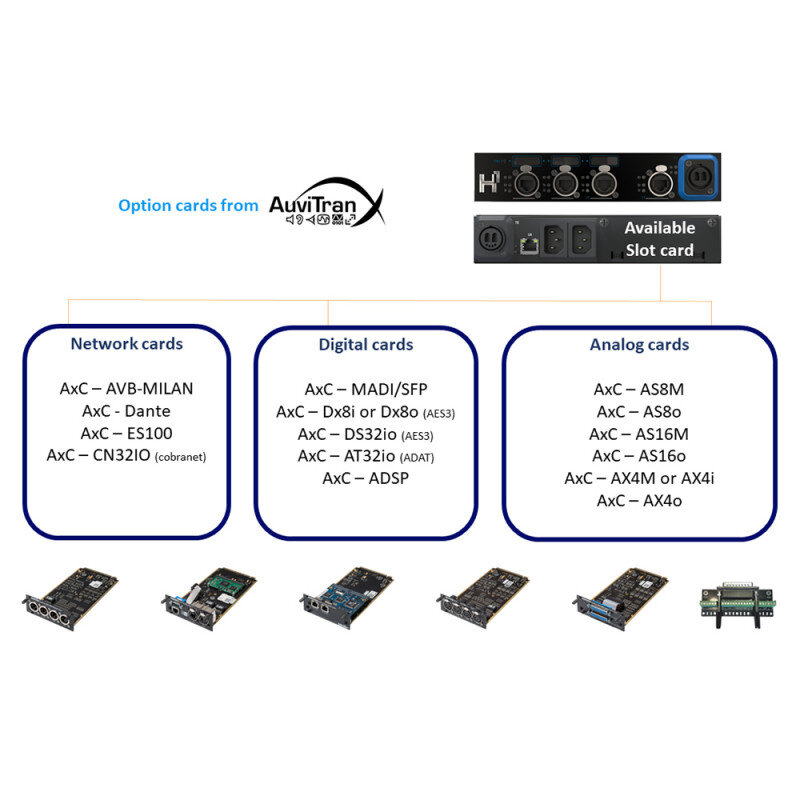

• Steckplatz für eine AuviTran AxC Interface-Karte
• lüfterloser Betrieb
• kompakte Half-Rack-Bauform

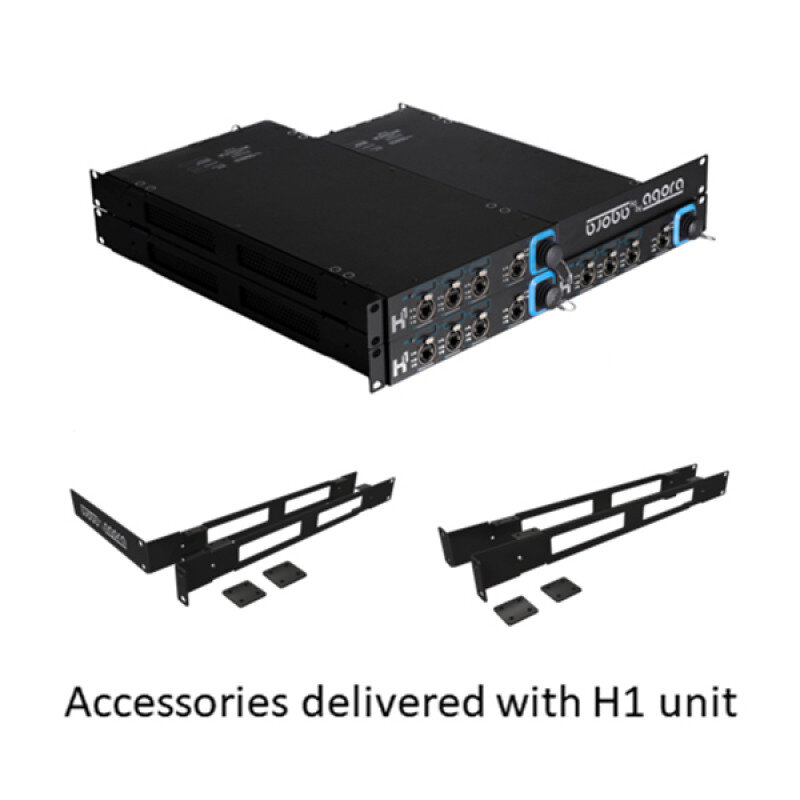

• 19"-Rackmontagezubehör im Lieferumfang

Anschlüsse

Frontseite:

• 3 × 10/100/1000 Base-T EtherCON mit LCD-Anzeige
• 1 × 10/100/1000 Base-T EtherCON
• 1 × 1-Gbit OpticalCON DUAL Multimode
• Status-, Traffic- und ID-Anzeigen
• Konfigurations- und Navigationsschalter

Rückseite:

• 1 × 10/100/1000 Base-T RJ45
• 1 × 1-Gbit OpticalCON DUAL Multimode
• 1 × AuviTran AxC Erweiterungssteckplatz
• 2 × Netzanschluss für redundante Stromversorgung

Audio & Netzwerk

Die H1-Plattform verfügt über eine integrierte 128 × 128 Audiomatrix bei 48 kHz. Über den internen und externen Steckplatz können jeweils bis zu 64 × 64 Audiokanäle verarbeitet werden.

Die Netzwerk-Streaming-Kapazität beträgt bis zu 64 × 64 Audiokanäle bei 48 kHz mit bis zu 32 gleichzeitigen Dante-/AES67-Streams.

Die integrierten Audinate-Dante-Schnittstellen stellen Primary- und Secondary-Verbindungen zur Verfügung und ermöglichen den Aufbau leistungsfähiger und redundant ausgelegter professioneller Audionetzwerke.

Technische Daten

Hersteller: AGORA
Modell: H1.GM.R
Serie: H1
Netzwerk: 10/100/1000 Mbit/s Ethernet
Glasfaser: 2 × OpticalCON DUAL, 1 Gbit/s, Multimode
Dante: Audinate Brooklyn II
Audio Matrix: 128 × 128 Kanäle @ 48 kHz
Netzwerk-Audio: bis 64 × 64 Kanäle @ 48 kHz
Streams: bis zu 32 Dante/AES67 Streams
Netzwerkgruppen: 99
MAC-Adressen: bis 8K
QoS: IEEE 802.1p
Erweiterung: 1 × AuviTran AxC Slot
Kühlung: lüfterlos
Stromversorgung: 100–240 V AC, 50/60 Hz
Stromversorgung H1.GM.R: intern redundant
Leistungsaufnahme Leerlauf: ca. 25 W
Maximale Leistungsaufnahme: 50 W
Betriebstemperatur: 0 bis +40 °C

Abmessungen (B × T × H): ca. 220 × 433,9 × 43,3 mm
Gewicht: ca. 3,8 kg ohne Optionen

Die AGORA H1.GM.R ist damit eine besonders flexible Lösung für professionelle AV-Netzwerke, bei denen Dante/AES67, Gigabit-Ethernet und Multimode-Glasfaser in einem kompakten und redundant versorgten System kombiniert werden sollen.
