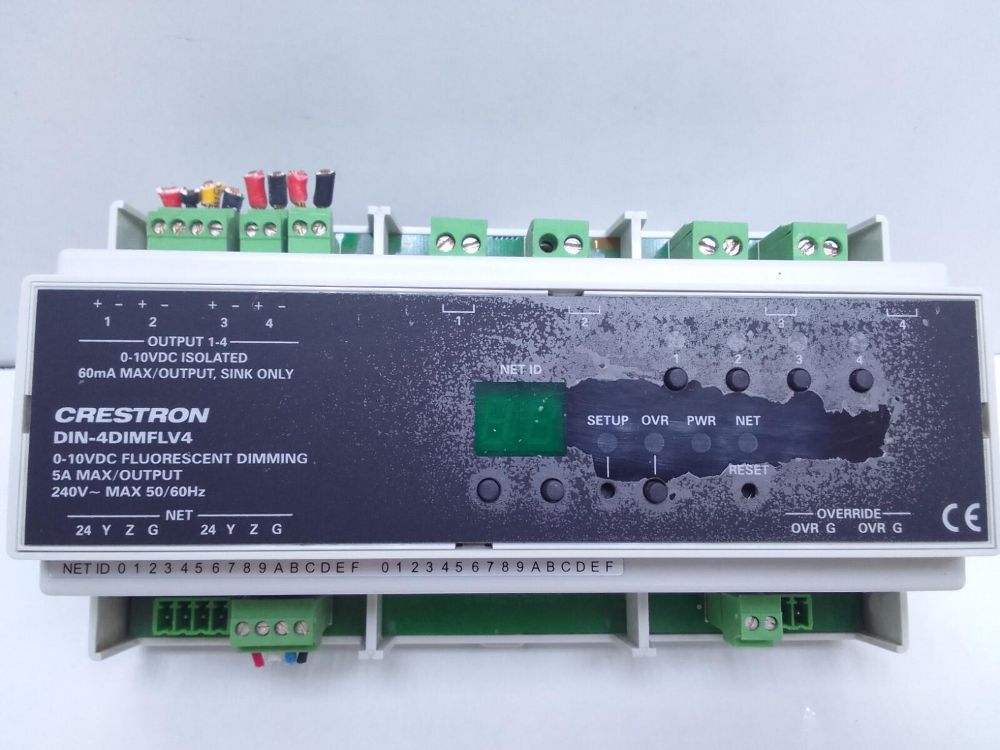

CRESTRON DIN-4DIMFLV4 DIN Rail 0-10V Dimmer Module, 4 feeds,
819,84 €*
Lieferzeit: 1 Tag
Produktinformationen "CRESTRON DIN-4DIMFLV4 DIN Rail 0-10V Dimmer Module, 4 feeds,"
Der CRESTRON DIN-4DIMFLV4 ist ein professionelles 4-Kanal-Lichtsteuerungsmodul für 0–10-V-Dimmung zur Montage auf einer DIN-Hutschiene. Es wurde speziell zur Ansteuerung von 0–10-V-LED-Treibern und dimmbaren Vorschaltgeräten entwickelt und eignet sich ideal für fest installierte Lichtsteuerungen in Konferenzräumen, Veranstaltungsstätten, Hotels, Gewerbeobjekten und anspruchsvollen Gebäudeautomationssystemen.
Das Modul stellt vier unabhängig steuerbare 0–10-V-Ausgänge zur Verfügung. Jeder Kanal verfügt zusätzlich über einen separaten Relais-Schaltausgang und kann mit bis zu 5 A bei 120–240 V AC belastet werden. Bei 230 V beträgt die maximale Leistung 1.150 W pro Kanal, insgesamt sind bis zu 4.600 W bei 230 V möglich. Pro 0–10-V-Ausgang können bis zu 30 geeignete dimmbare Vorschaltgeräte bzw. LED-Treiber angesteuert werden.
Neben dimmbaren Beleuchtungssystemen kann das DIN-4DIMFLV4 auch zum Schalten verschiedener nicht dimmbarer Verbraucher eingesetzt werden. Dazu gehören beispielsweise Glühlampen, magnetische und elektronische Niedervoltlasten, Leuchtstofflampen sowie geeignete Motoren bis 0,5 HP. Die 0–10-V-Ausgänge arbeiten mit einer Auflösung von 10 Bit bzw. 1.024 Dimmstufen und einem maximalen Sink-Strom von 60 mA je Kanal.
Die Integration in eine Crestron-Steuerung erfolgt über das Cresnet-Netzwerk. Zwei Cresnet-Anschlüsse ermöglichen die einfache Verkettung mehrerer DIN-Rail-Module. Ein zusätzlicher Override-Eingang erlaubt die externe Übersteuerung der programmierten Lichtsteuerung. Die gewünschten Override-Pegel können direkt am Gerät oder per Software eingestellt und gespeichert werden. Statusanzeigen und Bedientasten auf der Frontseite erleichtern Installation, Einrichtung und Wartung.

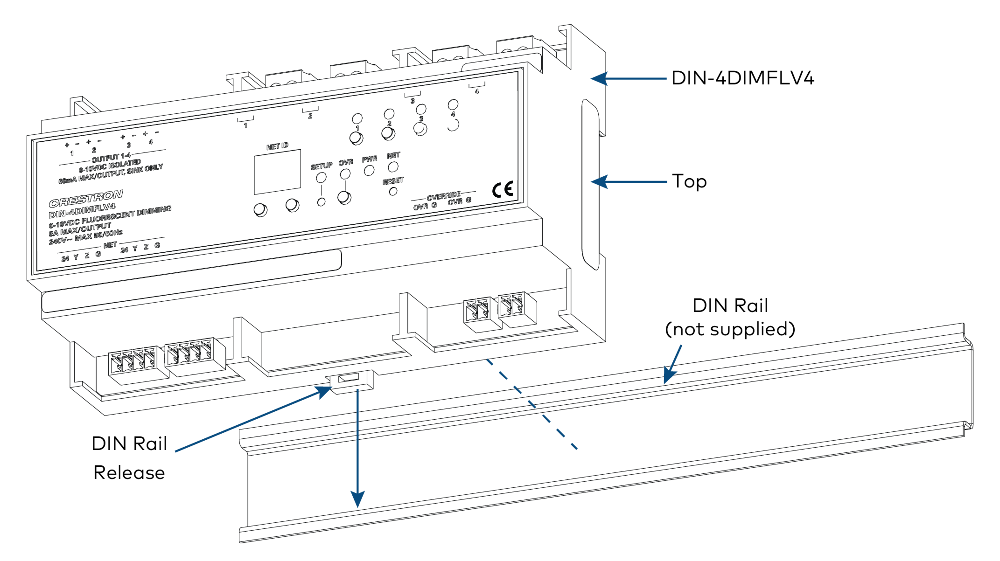

Das Modul wird auf einer standardmäßigen 35-mm-DIN-Hutschiene nach DIN EN 60715 montiert und belegt 9 DIN-Moduleinheiten. Die Versorgung der Steuerelektronik erfolgt über Cresnet mit 24 V DC bei einer Leistungsaufnahme von ca. 4,2 W.
Technische Daten: 4 × 0–10-V-Dimmerkanäle, 4 separate Feeds, 0–10 V DC Steuerausgänge, 10-Bit-Auflösung mit 1.024 Stufen, max. 60 mA Sink-Strom je Kanal, max. 5 A je Kanal, max. 20 A Gesamtlast, 120–240 V AC / 50–60 Hz, max. 1.150 W je Kanal bei 230 V bzw. 4.600 W Gesamtleistung, Cresnet-Kommunikation, Override-Funktion und Montage auf 35-mm-DIN-Hutschiene.
Maße (B × H × T): 159 × 95 × 60 mm. Gewicht: ca. 260 g
