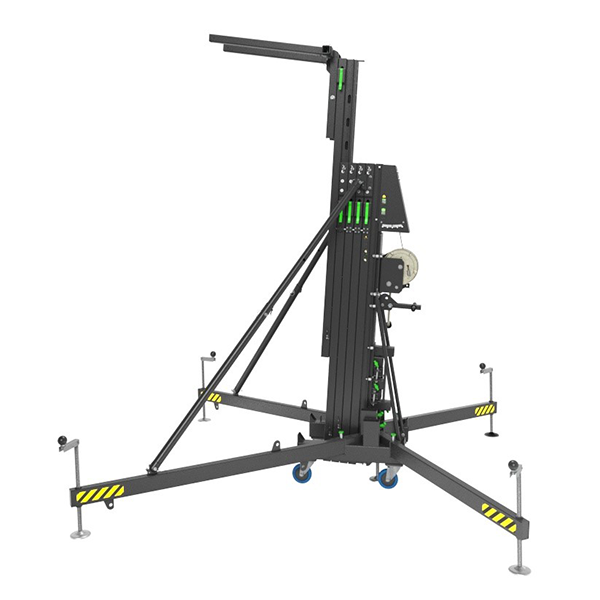

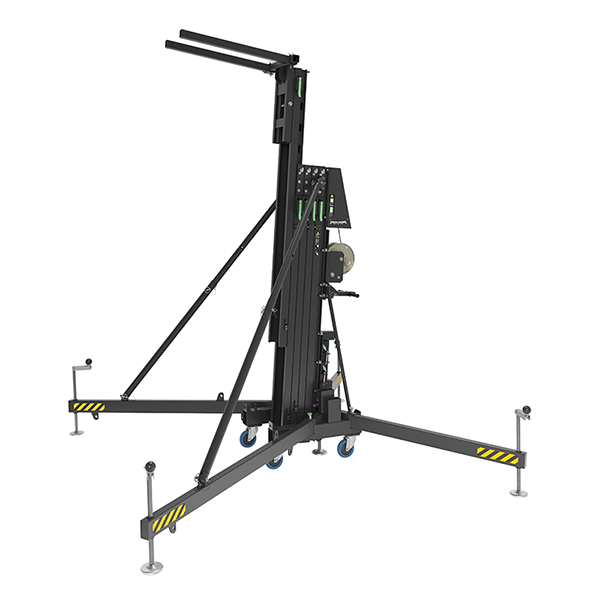

Kuzar K-60 – Gabellift, 7,2 m, 500/1.000 kg

Der Kuzar K-60 ist ein leistungsstarker, professioneller Front-Load-Gabellift für das vertikale Anheben von Lichttechnik, Traversen, Audio- und Beschallungssystemen sowie geeigneten Veranstaltungsstrukturen.

Mit einer maximalen Hubhöhe von 7,20 m und einer Tragfähigkeit von 500 kg im dynamischen Betrieb ist der K-60 für anspruchsvolle Anwendungen in der professionellen Veranstaltungs- und Bühnentechnik ausgelegt. Im strukturellen Modus ist eine maximale Last von 1.000 kg möglich. Das bedeutet: 500kg mit der Winde per Hand hoch kurbeln und dann können nach dem Kurbeln noch weitere 500 kg Last eingebracht werden.

Zwei Betriebsarten: Dynamisch und strukturell

Eine technische Besonderheit des K-60 ist die Unterscheidung zwischen dynamischem und strukturellem Betriebsmodus.

Im dynamischen Modus kann der K-60 eine maximale Last von 500 kg auf eine Höhe von bis zu 7,20 m anheben.

Im strukturellen Modus kann der Lift mit einer maximalen Last von 1.000 kg eingesetzt werden. Dabei wird der K-60 zunächst ohne angehängte Last – abgesehen von einem an der Gabel befestigten manuellen oder elektrischen Hebezeug – auf die gewünschte Höhe gekurbelt. Anschließend wird die eigentliche Last über das Hebezeug angehoben. Diese Betriebsart unterscheidet sich damit grundlegend vom dynamischen Heben.

Die zulässige Tragfähigkeit ist daher abhängig von der gewählten Betriebsart und den Vorgaben des Herstellers.

Fünfteilige Aluminium-Teleskopkonstruktion

Der K-60 verfügt über fünf hochwertige Aluminium-Teleskopprofile aus 6082-T6. Die Profile sind schwarz pulverbeschichtet und bilden die mehrteilige Hubkonstruktion des Lifts.

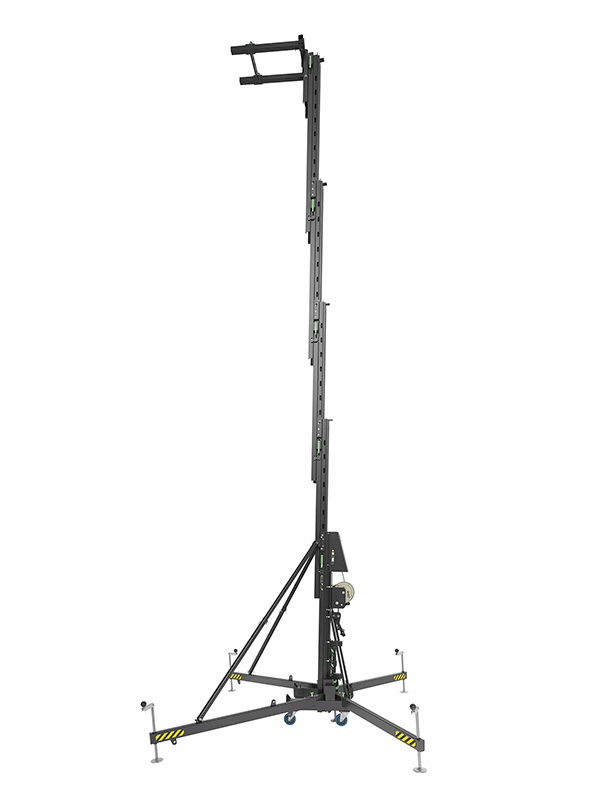

Die maximale Hubhöhe beträgt 7,20 m, die Bauhöhe im eingefahrenen Zustand 2,00 m. Die Arbeitsfläche beträgt 2,39 × 2,39 m. Die gefaltete Grundfläche liegt bei 55 × 79 cm. Das Eigengewicht beträgt 259 kg.

SLS Safe Lock System

Der K-60 ist mit dem von Kuzar entwickelten SLS Safe Lock System ausgestattet. Jede Teleskopsektion verfügt über einen automatischen SLS-Sicherungsmechanismus.

Beim Anheben werden die einzelnen Sektionen automatisch blockiert. Dadurch wird die angehobene Konstruktion mechanisch gesichert und die Last nicht dauerhaft ausschließlich über das Stahlseil gehalten.

Zusätzlich verfügt jede Sektion über einen Pendelmechanismus, der bei einem plötzlichen Absinken beziehungsweise Fall eine zusätzliche Blockierung der Teleskopkonstruktion ermöglicht.

AL-KO-Windwerk und Stahlseil

Der K-60 wird über ein manuelles AL-KO-Windwerk betrieben. Das Windwerk ist laut Hersteller für 1.200 kg zertifiziert.

Als Hubseil kommt ein 6-mm-Stahlseil nach DIN 3060 zum Einsatz. Das verzinkte Stahlseil besitzt laut Hersteller eine Zugfestigkeit von 180 kg/mm² und ist gegen Verdrillen und Korrosion ausgeführt.

Für die Umlenkung kommen speziell ausgelegte Rollen mit Lagerung zum Einsatz.

Teleskopische Seitenabstützungen

Zur Erhöhung der Stabilität verfügt der K-60 über zwei spezielle teleskopische seitliche Ausleger.

Diese Abstützungen können in zwei unterschiedlichen Positionen montiert werden. Die jeweils zulässige Safe Working Load (SWL) ist abhängig von der gewählten Position und den Angaben des technischen Datenblatts.

Durch die variable Positionierung können die Ausleger an unterschiedliche Anwendungssituationen angepasst werden.

Lastaufnahme und Zubehör

Der K-60 wird mit einem AGR-1 und vier TA-2 pro Lift geliefert. Diese Zubehörteile sind am Lift befestigt und ermöglichen die Verwendung für unterschiedliche Anwendungen mit Audio-Systemen und Traversen.

Zusätzlich verfügt der Lift über zwei 75 cm lange Stahl-Lastarme, die sich um 180° drehen lassen. Dadurch kann die Lastaufnahme je nach Anwendung in zwei unterschiedlichen Positionen erfolgen.

Die Lastarme sind am verstärkten Stahlhubwagen befestigt. Sämtliche Clips und Sicherungsbolzen sind über hochfeste, nylonummantelte Stahlseile direkt am Lift gesichert.

Robuste Stahlbasis mit Transportausstattung

Die Basis des K-60 besteht aus einer robusten Stahlkonstruktion und ist mit vier um 360° schwenkbaren Rollen ausgestattet.

Zusätzlich besitzt der Lift ein zentrales Lenkrad, wodurch sich die schwere Konstruktion trotz ihres Eigengewichts von 259 kg leichter positionieren lässt.

Die Basis verfügt außerdem über vier Aufnahmen für ein spezielles Zubehör zum Transport des K-60 mit einem Hubwagen.

TÜV-zertifiziert nach EN 17206-2:2023

Der K-60 ist laut Hersteller TÜV-zertifiziert nach EN 17206-2:2023. Diese Zertifizierung stellt ein wesentliches technisches Merkmal des aktuellen K-60 dar. Zusätzlich führt Kuzar eine CE-Zertifizierung für das Modell.

Technische Daten

• Hersteller: Kuzar
• Modell: K-60
• Bauart: Front-Load-Gabellift
• Max. Hubhöhe: 7,20 m
• Max. Traglast dynamisch: 500 kg
• Max. Traglast strukturell: 1.000 kg
• Mindestlast: 25 kg
• Eigengewicht: 259 kg
• Falthöhe: 2,00 m
• Arbeitsfläche: 2,39 × 2,39 m
• Gefaltete Grundfläche: 55 × 79 cm
• Teleskopsystem: 5 Aluminiumprofile
• Aluminiumlegierung: 6082-T6
• Hubwerk: manuelles AL-KO-Windwerk
• Windwerk: 1.200 kg zertifiziert
• Hubseil: verzinktes Stahlseil
• Seildurchmesser: 6 mm
• Seilnorm: DIN 3060
• Zugfestigkeit: 180 kg/mm²
• Sicherheitssystem: SLS Safe Lock System
• Zusätzliche Sicherung: Pendelmechanismus je Teleskopsektion
• Seitliche Abstützungen: 2 teleskopische Ausleger
• Positionen der Ausleger: 2
• Lastarme: 2 × 75 cm, 180° schwenkbar
• Basis: Stahl
• Transportrollen: 4 × 360° schwenkbar
• Lenkung: zentrales Lenkrad
• Zubehör: 1 × AGR-1 und 4 × TA-2
• Zertifizierung: TÜV nach EN 17206-2:2023 / CE
• Hauptmaterial: Aluminium
• Farbe: Schwarz

Der Kuzar K-60 stellt innerhalb der Kuzar-Liftserie eine besonders leistungsfähige Lösung dar. Die Kombination aus 7,20 m Hubhöhe, 500 kg dynamischer Traglast, bis zu 1.000 kg struktureller Traglast, fünfteiliger 6082-T6-Aluminiumkonstruktion und SLS Safe Lock System richtet den Lift auf anspruchsvolle professionelle Anwendungen aus.

Wichtiger Hinweis: Die Angaben von 500 kg im dynamischen Modus und 1.000 kg im strukturellen Modus sind nicht gleichwertig und dürfen nicht miteinander verwechselt werden. Der strukturelle Modus setzt die vom Hersteller beschriebene Vorgehensweise mit einem an der Gabel befestigten manuellen oder elektrischen Hebezeug voraus. Für Lastaufnahme, Aufstellung, Betriebsart, zulässige Last und Bedienung sind ausschließlich die Herstellerangaben und die Betriebsanleitung des K-60 maßgeblich.
