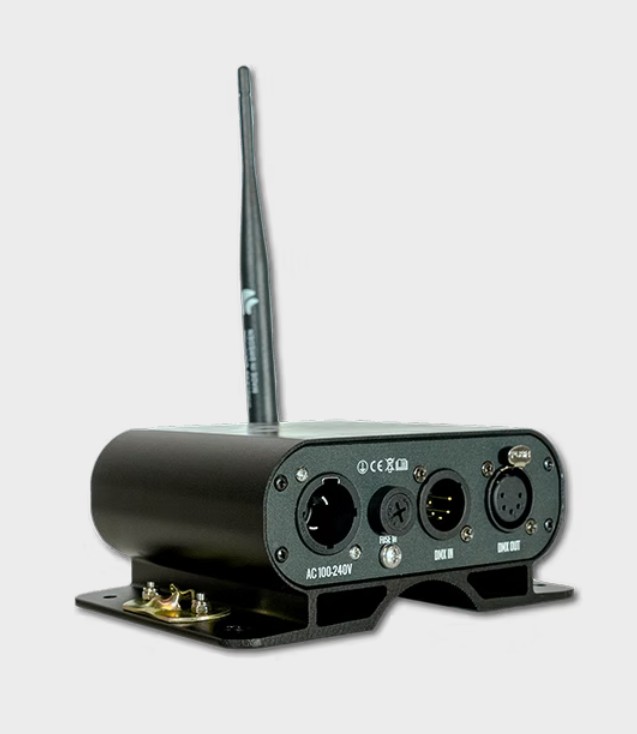

LCPRO® Show.TRX GEN2

Der LCPRO® Show.TRX GEN2 ist ein kompakter professioneller DMX-Transceiver für drahtlose W-DMX- und CRMX-Signalübertragung. Das Gerät kann flexibel als Sender oder Empfänger eingesetzt werden und ermöglicht die kabellose Übertragung von DMX512-Signalen im 2,4-GHz-Band.

Ausgestattet mit einem LumenRadio Funkmodul unterstützt der Show.TRX GEN2 CRMX by LumenRadio sowie W-DMX G3/G4S. Durch adaptives Frequenzhopping wird eine zuverlässige Funkübertragung auch in Umgebungen mit weiteren 2,4-GHz-Systemen wie WLAN oder Bluetooth ermöglicht.

Der kompakte Show.TRX GEN2 eignet sich insbesondere für professionelle Veranstaltungstechnik, Touring, Bühnen- und Messeanwendungen sowie für Festinstallationen, bei denen DMX-Strecken ohne zusätzliche Signalkabel realisiert werden sollen.

Technische Daten

• Produkttyp: DMX-Transceiver
• Betriebsarten: TX (Sender) und RX (Empfänger)
• Funkprotokolle: W-DMX G3/G4S und CRMX by LumenRadio
• Frequenzbereich: 2,4 GHz ISM
• Modulation: GFSK
• Reichweite: bis zu 500 m bei Sichtkontakt
• Antenne: 5 dBi
• DMX: 1 × DMX512
• DMX-Anschluss: 5-pol XLR
• DMX-Ein-/Ausgang: 5-pol XLR
• Parallelbetrieb: bis zu 16 DMX-Universen
• Latenz: < 5 ms
• Spannungsversorgung: 110–240 V AC, 50/60 Hz
• Leistungsaufnahme: < 10 W
• Schutzart: IP20
• Abmessungen: 145 × 100 × 57 mm
• Gewicht: 1,2 kg
• Montage: Omega Bracket / 1/4-Turn Quick Lock

Funktionen

• Betrieb als W-DMX-/CRMX-Sender
• Betrieb als W-DMX-/CRMX-Empfänger
• Einfaches Umschalten zwischen TX und RX
• CRMX by LumenRadio
• W-DMX G3/G4S
• Adaptives Frequenzhopping
• DMX512-Übertragung
• RDM-Unterstützung im Empfängerbetrieb
• Reichweite bis zu 500 m bei freier Sicht
• Parallelbetrieb von bis zu 16 DMX-Universen
• Latenz unter 5 ms
• Status-LEDs zur Überwachung des Betriebszustands
• Plug & Play Inbetriebnahme
• Funkverbindung per Tastendruck herstellen
• 5-dBi-Antenne
• Omega-Bracket-Aufnahme
• Durchschleifen der Stromversorgung möglich

W-DMX und CRMX

Der Show.TRX GEN2 kombiniert zwei professionelle Funkübertragungssysteme in einem Gerät. Im Senderbetrieb können DMX-Daten drahtlos übertragen werden. Im Empfängerbetrieb wird das empfangene Funksignal wieder als DMX-Signal ausgegeben.

Die Unterstützung von CRMX by LumenRadio und W-DMX G3/G4S ermöglicht die Integration in entsprechende drahtlose DMX-Systeme. Das adaptive Frequenzhopping arbeitet im 2,4-GHz-Band und dient dazu, die Funkverbindung auch bei gleichzeitig vorhandenen WLAN- oder Bluetooth-Signalen stabil zu halten.

Sender- und Empfängerbetrieb

Die Umschaltung zwischen Sender- und Empfängerbetrieb erfolgt direkt am Gerät. Dadurch kann derselbe Show.TRX GEN2 je nach Aufbau entweder als drahtloser DMX-Sender oder als Empfänger eingesetzt werden.

Im TX-Modus wird das am DMX-Eingang anliegende Signal per Funk übertragen. Im RX-Modus wird das empfangene Funksignal wieder über den DMX-Anschluss ausgegeben.

Die Zuordnung von Empfängern zu einem Sender bleibt auch nach dem Ausschalten erhalten.

Reichweite und Übertragung

Unter optimalen Bedingungen gibt LCPRO eine Reichweite von bis zu 500 m im Freifeld an. Für eine möglichst stabile Verbindung empfiehlt der Hersteller eine direkte Sichtverbindung zwischen Sender und Empfänger.

Die Funkübertragung arbeitet im lizenzfreien 2,4-GHz-Band. Die angegebene Latenz beträgt weniger als 5 ms.

RDM-Unterstützung

Im Empfängerbetrieb unterstützt der Show.TRX GEN2 RDM für die bidirektionale Kommunikation über die DMX-Leitung.

Damit können entsprechende RDM-fähige Geräte und Systeme auch über die drahtlose DMX-Strecke eingebunden werden.

Stromversorgung

Der Show.TRX GEN2 verfügt über ein integriertes Schaltnetzteil und kann mit Netzspannungen von 110 bis 240 V AC bei 50/60 Hz betrieben werden.

Über den Netzausgang können weitere Geräte mit Strom versorgt werden. Laut Hersteller lassen sich bei 230/240 V bis zu zehn Geräte und bei 110/115 V bis zu fünf Geräte seriell miteinander verbinden, sofern geeignete Netzkabel verwendet werden.

Montage und Handling

Durch das kompakte Aluminiumgehäuse und die integrierte Omega-Bracket-Aufnahme kann der Show.TRX GEN2 flexibel positioniert und an geeigneten Konstruktionen befestigt werden.

Alternativ kann das Gerät auf einer ebenen Fläche aufgestellt oder in ein geeignetes Rack integriert werden. Bei Rackmontage ist auf ausreichende Belüftung und die Ableitung warmer Luft zu achten.
