NEUTRIK NBB75DFIB-P BNC Durchgangsbuchse 2xBNC 75Ohm female, vorstehende Version, schwarz, D-Gehäuse, Bajonettverschluss
Produktnummer:
120548
Produktinformationen "NEUTRIK NBB75DFIB-P BNC Durchgangsbuchse 2xBNC 75Ohm female, vorstehende Version, schwarz, D-Gehäuse, Bajonettverschluss"
Die 75 Ω BNC Einbaubuchse bietet ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste, nicht abnützende Verbindung und ist zusätzlich durch die Versenkung im D-Format Gehäuse (Audioindustrie Standard) geschützt.

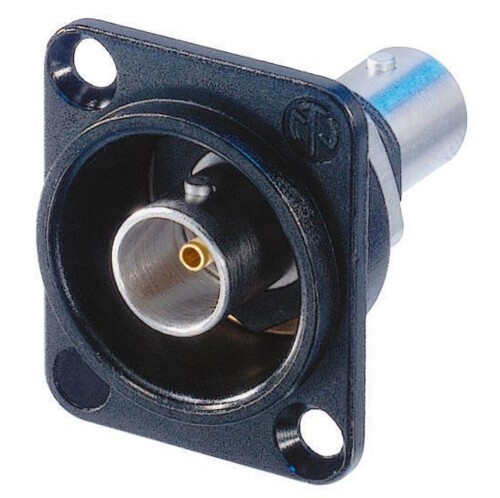

Einbaubuchse im schwarz-verchromten D-Gehäuse, Durchführung, isoliert, vorstehende Version (erleichtert das Ver- und Entriegeln von gebräuchlichen BNC Kabelsteckern)
Features

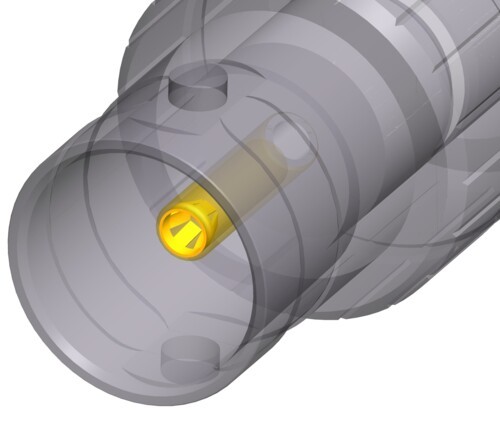

- Goldbeschichteter Innenkontakt
- Exakte 75 Ω Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
- Isolierte Panel Montage (verhindert mögliche Erdungsprobleme und Einflüsse durch andere Verbindungen, die über dasselbe Panel geleitet werden)
- Im Standard D-Format Gehäuse, vorstehend (erleichtert das Ver- und Entriegeln von gebräuchlichen BNC Kabelsteckern)
- Farbliche Kennzeichnung möglich
Technische Daten
- Verbindungstyp BNC 75 Ohm
- Geschlecht female
- Signaltyp HD,SDI,Video,AES/EBU,Composit,
- YUV,RGB,RGBH,RGBHV
- Durchgangswiderstand ≤ 3 mΩ (inner)
- Durchschlagsfestigkeit 1,5 kVdc
- Impedanz 75 Ω
- Isolationswiderstand > 5 GΩ
- Nennspannung 500 V
- VSWR ≤ 1.03 / > 37 dB up to 1 GHz
- ≤ 1.05 / > 32 dB up to 2 GHz
- ≤ 1.08 / > 28 dB up to 3 GHz
- Einsteckkraft < 25 N
- Lebensdauer > 1000 mating cycles
- Verriegelung Bajonett
- Einbaurichtung front
- Gehäuseform D
- Kontakte Brass (CuZn39Pb3) (Ground contact)
- Kontakte Brass (CuZn39Pb3), 0.2µm AuCo
- (Center contact)
- Einsatz Teflon PTFE
- Gehäuse Brass (CuZn39Pb3)
- Gehäuse Polyacetal (POM) (Insulation Sheell)
- Gehäusebeschichtung Optalloy®
- D-Shape housing Zinc diecast (ZnAl4Cu1) gal black chrome plating
- Normenkompatibilität IEC 6016908, MIL 348A
- Temperaturbereich -30 °C to +85 °C
