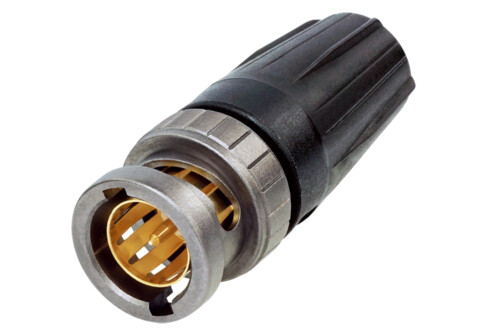

NEUTRIK NBNC75BLP9X rearTWIST UHD BNC Stecker, 75Ohm

/ 03

NEUTRIK NBNC75BLP9X rearTWIST UHD BNC Stecker, 75Ohm

Versandfertig in 2 Tagen, Lieferzeit 1 - 0 Tage

3,34 €*

Preise inkl. MwSt. zzgl. Versandkosten

Hersteller:

Artikelnr.: 257845

Beschreibung Die rearTWIST UHD BNC Steckverbinder wurden speziell für die Übertragung von hochauflösenden Videosignalen entwickelt. Durch… Mehr
NEUTRIK NBNC75BLP9X rearTWIST UHD BNC Stecker, 75Ohm

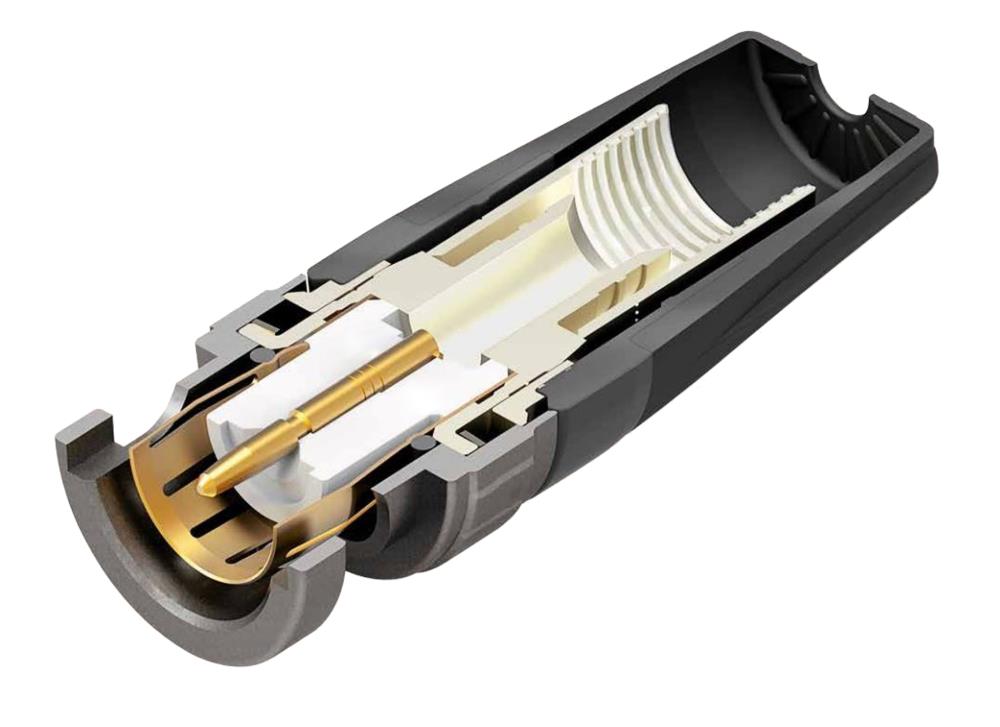

Die rearTWIST UHD BNC Steckverbinder wurden speziell für die Übertragung von hochauflösenden Videosignalen entwickelt. Durch das einzigartige Isolator- und Kontakt-Pin-Design bieten die Steckverbinder niedrige Rückflussdämpfungwerte für 4K und 8K Signale.

Passende Kabel:
Argosy Image 720, CAE HD08370LSZH, Clark Wire CD7559F, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6

UHD optimierte Kabel:
Belden 1505A, Belden 1505ANH, Belden 1505DNH, Belden 70081, Belden 70081NH, Belden 70081CH, Bryant SD50F, Canare L-4CFB, Clark CD7559, Draka Highflex 0.8L/3.7Dz, Draka HD Pro 0.8/3.7 AF, Klotz VD083SH, Klotz V08/37H, Sommer vector 0.8/3.7

Chimp Größe:

Pin: 1.07 mm
Schirm: 6.47 mm

Features

Optimiertes Kontakt-Pin- und Isolator-Design für UHD Datenübertragungen
Bewährte rearTWIST Technologie
Schweizer Antraloy Beschichtung
Kompatibel mit herkömmlichen BNC Einbaubuchsen
Verbesserte Rückflussdämpfungswerte bei hohen Frequenzen

Technische Daten

Verbindungstyp: BNC 75 Ω
Geschlecht: male

Elektrische Daten

Durchgangswiderstand: ≤ 3 mΩ (inner)
Durchgangswiderstand: ≤ 2 mΩ (outer)
Durchschlagsfestigkeit: 1.5 kVdc
Impedanz: 75 Ω
Isolationswiderstand: > 5 GΩ
Nennspannung< 50 V
VSWR: ≤1.06 / >30 dB up to 6 GHz, ≤1.13 / >24 dB up to 12 GHz, ≤1.22 / >20 dB up to 18 Ghz

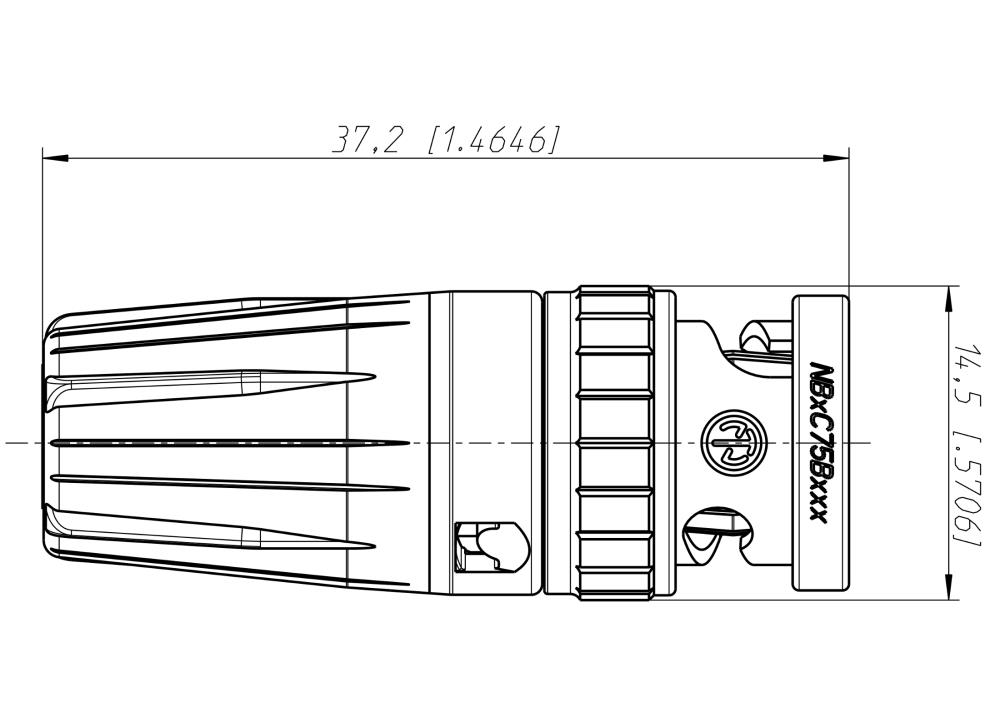

Mechanische Daten

Kabeldurchmesser: 4.3 mm
Kabel Zugentlastung: > 30 N (center)
Crimp size: 6.47 Hex crimp (shield)
Crimp size (pin): 1.07 crimp
Einsteckkraft: < 25 N
Lebensdauer: > 1000 mating cycles
Verriegelung: Bayonett
Cable anchoring: Jacket crimping

Material

Kontakte: Brass (CuZn35Pb2), 0.2 µm AuCo (center contact)
Gehäuse: Brass (CuZn39Pb3)
Shell plating: Antraloy
Insert: PP

Umwelt

Temperaturbereich: -30 °C to +85 °C
Contact crimpability: Complies with IEC 60803 and IEC 60352-2
