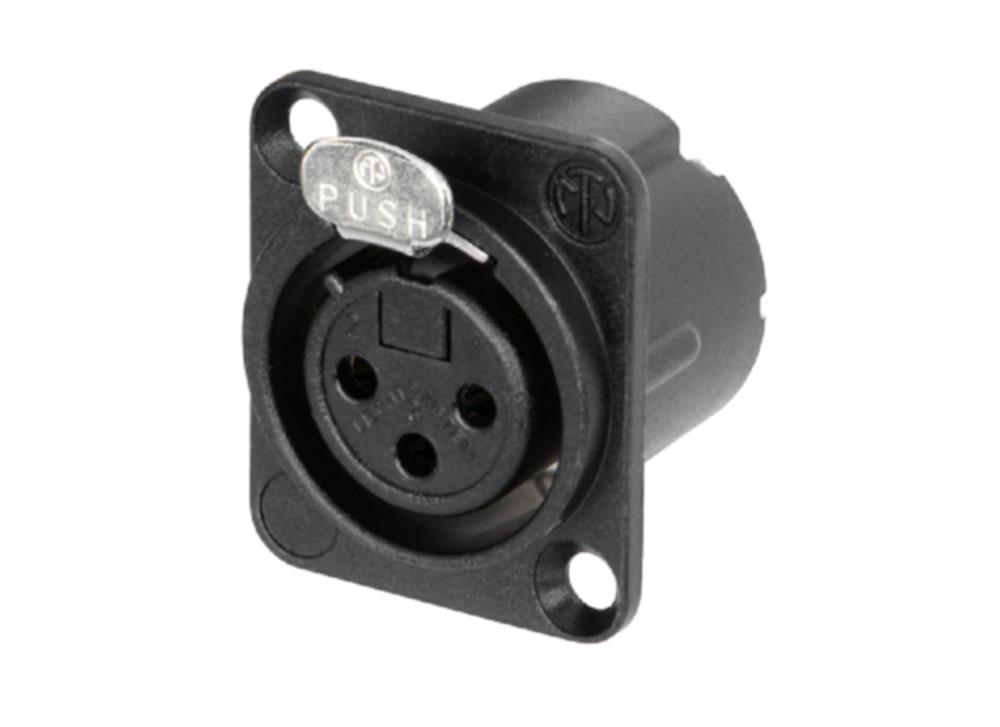

NEUTRIK NC3FD-LX-B XLR 3pol Einbaubuchse, female, schwarz, D-Gehäuse, 1A Schirmung, HF Störschutz, integr.
Produktnummer:
120721
Produktinformationen "NEUTRIK NC3FD-LX-B XLR 3pol Einbaubuchse, female, schwarz, D-Gehäuse, 1A Schirmung, HF Störschutz, integr."
Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet. Eine ideale Paarung entsteht durch die Kombination mit dem EMC XLR Kabelstecker.
- Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
- Neuer duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
- Einzigartiger Käfigkontakt der 3-poligen Kabelbuchse verbessert die Leitfähigkeit und reduziert die Abnützung der Kontakte des Gegensteckers
- Female Kontakt mit Lötstop verhindert das Einlaufen in den Steckbereich
- Grosse Lötfahnen zur einfachen Montage
- Massekontakt kann einfach mit Pin 1 verbunden werden
- Installationskompatibilität durch Standard D Gehäuse
- 3 polige Chassisbuchse
- Lötanschlüsse
- schwarz verchromtes Gehäuse
- Gold beschichtete Kontakte
- Verbindungstyp XLR
- Geschlecht female
- Kapazität zwischen Kontakten ≤ 4 pF
- Durchgangswiderstand ≤ 5 mΩ
- Durchschlagsfestigkeit 1,5 kVdc
- Isolationswiderstand > 2 GΩ (initial)
- Isolationswiderstand > 1 GΩ (after damp heat test)
- Nennstrom pro Kontakt 16 A
- Nennspannung 50 V
- Einsteckkraft ≤ 20 N
- Aussteckkraft ≤ 20 N
- Lebensdauer > 1000 mating cycles
- Leiterquerschnitt max. 2.5 mm²
- Leiterquerschnitt max. 14 AWG
- Anschlussart Solder contacts
- Verriegelung latch lock
- Einbaurichtung front & rear
- Gehäuseform D
- Kontaktbeschichtung 0.2 µm Au
- Kontakte Bronze (CuSn6)
- Einsatz Polyamide (PA 6.6 30 % GR)
- Verriegelungselement Steel Ck67
- Gehäuse Zinc diecast (ZnAl4Cu1)
- Gehäusebeschichtung Black chromium
- Entflammbarkeit UL 94 HB
- Normenkompatibilität IEC 61076-2-103
- Schutzklasse IP 40
- Lötbarkeit Complies with IEC 68-2-20
- Temperaturbereich -30 °C to +80 °C
- Größe: 32.66x31x26mm
