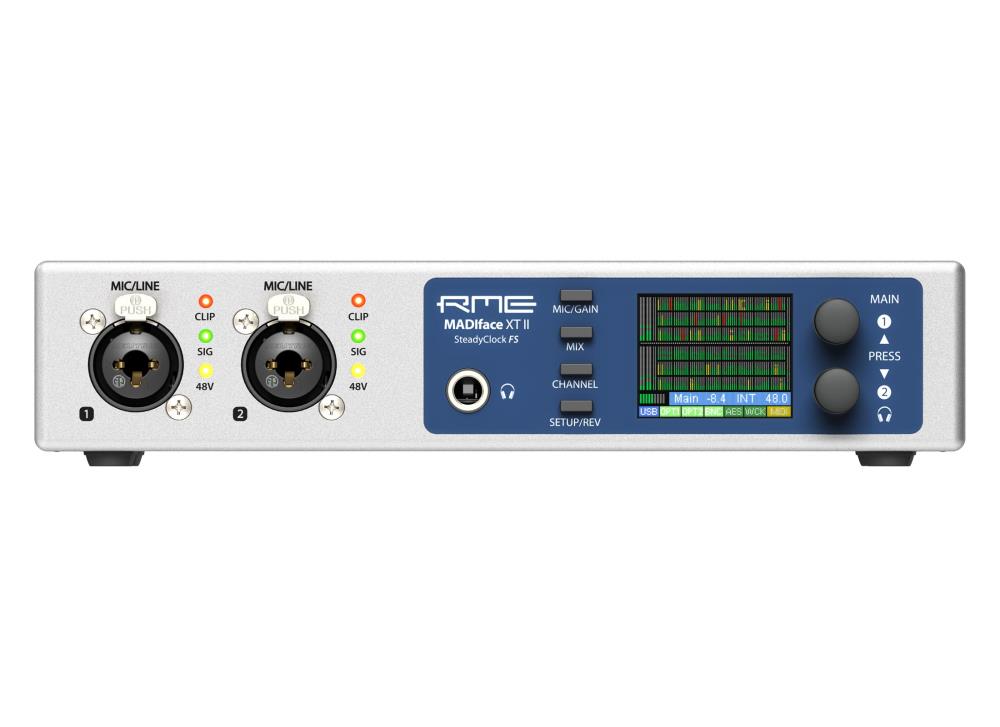

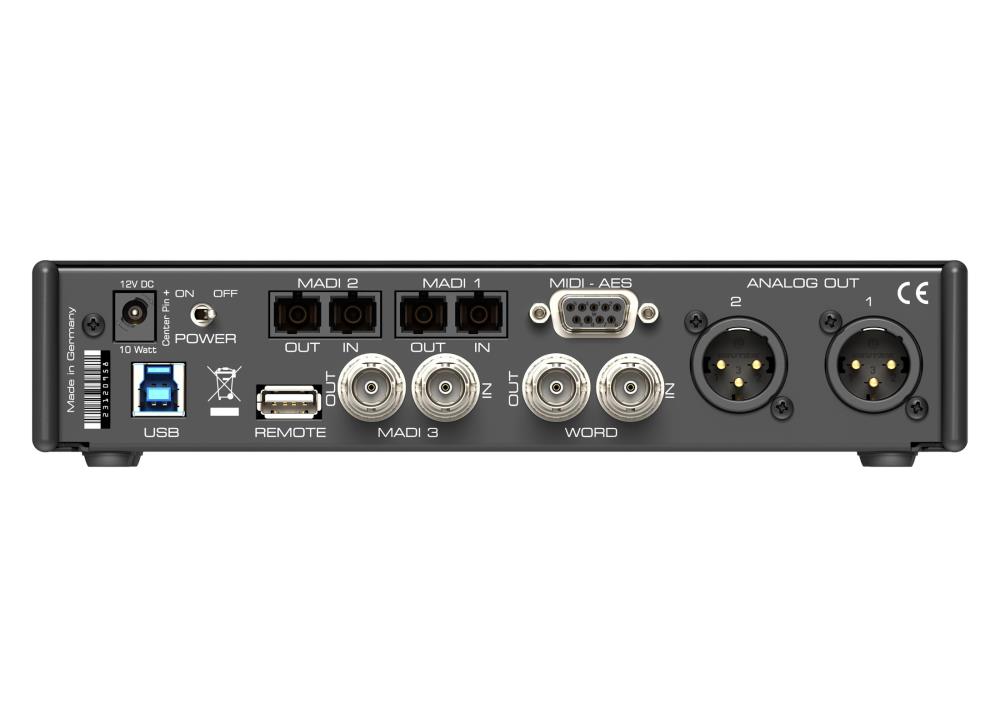

RME MADIface XT II MADI / USB Audiointerface,394 Kanal,9.5'' Triple MADI, IN/OUT: Klinke / XLR / MADI / PCI Express / USB

RME präsentiert das MADIface XT II, ein 394-Kanal 192 kHz USB 3.0 Audio Interface mit umfassenden Anschluss- und Steuerungsoptionen für den Live- und Studio-Einsatz. Im Vergleich zum Vorgänger MADIface XT verfügt das MADIface XT II über aktualisierte Digital- und Analog-Schaltungstechnik, und übertrifft die erste Generation durch eine deutlich gesteigerte analoge wie digitale Performance.

Features

• DSP-Mixer TotalMix FX
• DIGICheck Analyzer
• SteadyClock FS
• AutoSet Digital Gain Control
• MIDI-Ein- und -Ausgang sowie AES/EBU über Breakout-Kabel
• Remote-Eingang für ARC USB
• USB 3 Class Compliant Audio
• Wordclock Ein- und Ausgang
• USB 3.0 Anschluss

Technische Daten

AD, Mikrofon/ Line 1-2

• Eingang: XLR, elektronisch symmetrisch
• Eingangsimpedanz bei 1 kHz: 3,3 kOhm
• Signal-Rausch-Verhältnis (SNR): 116 dB (AES17), 118,5 dBA
• Frequenzgang bei 44,1 kHz, -0,1 dB: 5 Hz – 20,8 kHz
• Frequenzgang bei 96 kHz, -0,5 dB: 3 Hz – 45,2 kHz
• Frequenzgang bei 192 kHz, -1 dB: 2 Hz – 89 kHz
• Filter: Short Delay Sharp, 5/5/6 Samples Verzögerung
• THD: < -110 dB, < 0,00032 %
• THD+N: < -104 dB, < 0,00063 %
• Kanaltrennung: > 110 dB
• Verstärkungsbereich: 75 dB
• Maximaler Eingangspegel, Verstärkung 0 dB: +18 dBu
• Maximaler Eingangspegel, Verstärkung 75 dB: -57 dBu
• CLIP-LED: 0 dBFS
• SIG-LED: -60 dBFS

AD, TRS

• Eingang: 6,3-mm-TRS-Klinkenbuchse, symmetrisch
• Eingangsimpedanz: 6,6 kOhm symmetrisch, 3,3 kOhm unsymmetrisch
• Maximaler Eingangspegel TRS, Verstärkung 0 dB: +24 dBu
• Maximaler Eingangspegel TRS, Verstärkung 60 dB: -51 dBu

DA, Line Out 1-2

• Dynamikbereich (DR): 113,5 dB (AES17), 116 dBA
• Frequenzgang bei 44,1 kHz, -0,1 dB: 0 Hz – 20,2 kHz
• Frequenzgang bei 96 kHz, -0,5 dB: 0 Hz – 44,7 kHz
• Frequenzgang bei 192 kHz, -1 dB: 0 Hz – 78 kHz kHz
• Filter: Short Delay Sharp, 6 Samples Delay
• THD+N @ -1 dBFS: -105 dB, 0,0005 %
• Kanaltrennung: > 110 dB
• Ausgang: XLR symmetrisch
• Ausgangspegel umschaltbar +24 dBu, +19 dBu, +13 dBu, +4 dBu
• Ausgangsimpedanz: 150 Ohm

DA, Kopfhörer 3/4

• Ausgang: 6,3 mm TRS-Klinkenbuchse, unsymmetrisch
• Ausgangsimpedanz: 1 Ohm
• Ausgangspegel bei 0 dBFS: +7 dBu

MADI-Eingang

• Koaxial über BNC, 75 Ohm, gemäß AES10-1991
• Hochempfindliche Eingangsstufe (< 0,2 Vpp)
• Optisch über FDDI-Duplex-SC-Anschluss
• 62,5/125 und 50/125 kompatibel
• Akzeptiert 56-Kanal- und 64-Kanal-Modus sowie 96k Frame
• Standard: bis zu 64 Kanäle 24 Bit 48 kHz
• S/MUX: bis zu 32 Kanäle 24 Bit 96 kHz
• S/MUX4: bis zu 16 Kanäle 24 Bit 192 kHz
• Lock-Bereich: 25 kHz – 54 kHz
• Jitter-Unterdrückung: > 50 dB (> 315 Hz)


• 1 x XLR, trafosymmetrisch, galvanisch getrennt, gemäß AES3-1992
• Hochempfindliche Eingangsstufe (< 0,35 Vpp)
• SPDIF-kompatibel (IEC 60958)
• Akzeptiert Consumer- und Professional-Format
• Lock-Bereich: 27 kHz – 200 kHz
• Jitter-Unterdrückung: > 50 dB (> 315 Hz)


• Koaxial über BNC, 75 Ohm, gemäß AES10-1991
• Ausgangsspannung 450 mVpp
• Kabellänge: bis zu 100 m
• Optisch über FDDI-Duplex-SC-Anschluss
• 62,5/125 und 50/125 kompatibel
• Kabellänge: bis zu 2000 m
• Erzeugt 56-Kanal- und 64-Kanal-Modus sowie 96k Frame
• Standard: bis zu 64 Kanäle 24 Bit 48 kHz
• S/MUX / 96k Frame: bis zu 32 Kanäle 24 Bit 96 kHz
• S/MUX4: bis zu 16 Kanäle 24 Bit 192 kHz


• XLR, trafosymmetrisch, galvanisch getrennt, gemäß AES3-1992
• Ausgangspegel Professional 4,0 Vpp
• Format Professional gemäß AES3-1992, Änderung 4
• Ausgangspegel Consumer 2,0 Vpp
• Format Consumer (SPDIF) gemäß IEC 60958
• Single-Wire-Modus, Abtastrate 28 kHz bis 200 kHz


• Takte: Intern, MADI In, Word Clock In, AES In
• Jitter-Unterdrückung externer Takte: > 50 dB (> 315 Hz)
• Effektiver Einfluss von Taktjitter auf die AD- und DA-Wandlung: nahezu null
• Eingangs-PLL gewährleistet Null-Dropout, selbst bei mehr als 100 ns Jitter
• Unterstützte Abtastraten: 28 kHz bis 200 kHz


• 1 x MIDI I/O über Breakout-Kabel
• 3 x MIDI I/O über MADI
• Separater 128-Byte-FIFO für Eingang und Ausgang
• MIDI-Statusmaschine in Hardware für reduzierte Interrupt-Anforderungslast
• Unsichtbare Übertragung über das User-Bit von Kanal 56 (bis zu 48 kHz)
• Unsichtbare Übertragung über das User-Bit von Kanal 28 (bis zu 96 kHz)


• Stromversorgung: externes Netzteil
• Typischer Stromverbrauch: 9 Watt
• Strom bei 12 Volt Betriebsspannung, Leerlauf: 750 mA (9 Watt)
• Temperaturbereich: +5 °C bis +50 °C (41 °F bis 122 °F)
• Relative Luftfeuchtigkeit: < 75 %, nicht kondensierend
• Mitgeliefertes Netzteil: Internes Schaltnetzteil, 100–240 V AC, 2 A, 24 Watt
• Maße (BxTxH): 265x159x44mm
• Gewicht: 1,03kg

Lieferumfang

• MADIface XT II
• AES/MIDI Anschlusskabel
• USB 3 Kabel, 1,8 m
• Externes Netzteil mit verriegelbarem DC-Stecker
