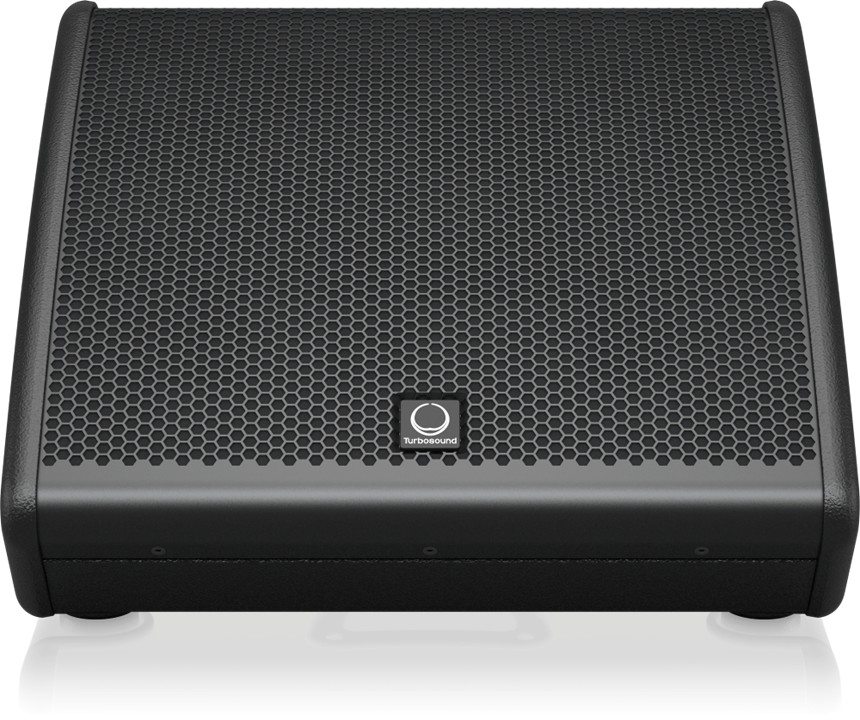

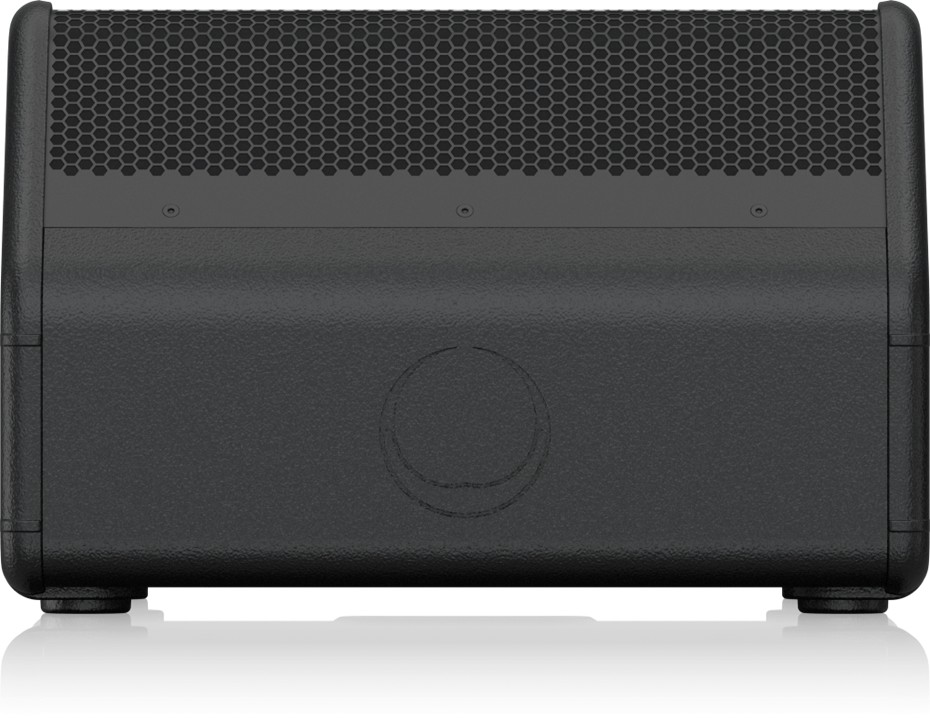

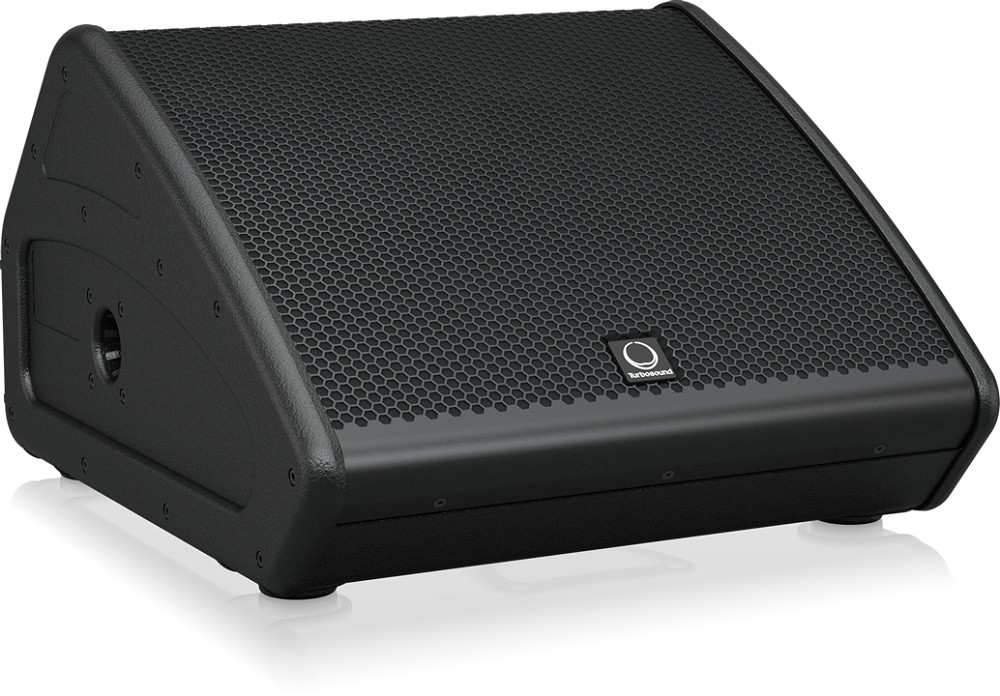

Turbosound TFM122M-AN

Koaxialer 2500-Watt-2-Wege-12-Zoll-Bühnenmonitor mit Klark Teknik DSP-Technologie und ULTRANET

• 2-Wege-Bühnenmonitor für Touranwendungen
• 2.500 Watt Leistung mit Klark Teknik Class-D-Technologie
• Digitale Signalverarbeitung von Klark Teknik für vollständige Systemkontrolle
• Das digitale Audionetzwerk ULTRANET ermöglicht die Verbindung mit Mischpulten und anderen Quellen
• Mit Kohlefaser bestückter 12-Zoll-Neodym-Niederfrequenztreiber
• 1,4-Zoll-Kompressionstreiber mit Titankalotte und Neodym-Motor
• Flaches Design zur Maximierung der Sichtlinien des Publikums
• Wellenleiter mit geringer Verzerrung bietet eine Dispersion von 60° H x 40° V
• Voll ausgestattete Benutzeroberfläche mit LCD-Display für einfache Navigation
• PC-Fernbedienungssoftware herunterladbar unter turbosound.com
• 15 mm (5/8") Sperrholzgehäuse mit glasfaserverstärkten Verbund-Endwangen
• Strapazierfähige, halbmatte schwarze Lackierung
• Robustes, pulverbeschichtetes Gitter aus perforiertem Stahl
• Robuster Griff zum einfachen Anheben und Tragen
• Netzeingang und Link-Ausgang über Twist-Lock-Stromanschlüsse nach Industriestandard

FLASHLINE-MONITORE TFM122M-AN
Das 2-Wege-Fullrange-System TCS122/94-AN ist ein 2.500 Watt starkes, 12-Zoll-Array-Lautsprechersystem, das sich ideal für eine Vielzahl von Anwendungen zur Sprach- und Musikbeschallung eignet. Das TCS122/94-AN ist für den Einzelbetrieb ohne Controller oder in Arrays konzipiert und bietet optimale FOH-Leistung sowie die Flexibilität, standortspezifische Anforderungen zu erfüllen und Anwendungen zu installieren.

Der TCS122/94-AN verfügt über einen glasfaserverstärkten 12-Zoll-Tieftöner mit einer Aluminium-Schwingspule für verbessertes Einschwingverhalten. Der 1,4-Zoll-Neodym-Kompressionstreiber mit Titankalotte ist auf einem um 90° horizontal und 40° vertikal drehbaren, proprietären dendritischen Wellenleiter montiert, der über mehrere Hornlets mit identischen Weglängen verfügt, um eine flache, phasenkonstante Wellenfront zu erzeugen. Wenn der Wellenleiter um 90° aus der Standardposition gedreht wird, wird eine Dispersion von 40° horizontal und 90° vertikal erreicht, wodurch der TCS122/94-AN ideal für ein noch breiteres Anwendungsspektrum ist.

Die Ausgangsleistung des TCS122/94-AN wird von einem effizienten und leichten 2.500-Watt-Class-D-Leistungsverstärker von Klark Teknik bereitgestellt. Ein hochentwickelter, aber einfach zu bedienender digitaler Signalprozessor (DSP) von Klark Teknik sorgt mit seinem dynamischen EQ für eine beeindruckende Wiedergabe im gesamten Frequenzbereich bei niedrigen Lautstärken und transparenter Begrenzung für Klarheit bei hohen Ausgangspegeln – und für langfristige Zuverlässigkeit.

Auf der Rückseite des Verstärkermoduls bieten das LCD-Display und der Drehregler der Benutzeroberfläche intuitiven Zugriff auf Array-, Positions-, EQ- und Signalrouting-Funktionen. Zusätzlich zu den beiden kombinierten symmetrischen XLR/Klinken-Eingängen steht ein XLR-Ausgang für die Reihenschaltung mehrerer Aktivlautsprecher oder die Verwendung eines aktiven Subwoofers zur Verfügung. Ein integrierter USB-Anschluss ermöglicht die Fernsteuerung des TCS122/94-AN über einen PC sowie DSP-Firmware-Updates.

Die ULTRANET-Konnektivität wird über zwei verriegelbare RJ45-Anschlüsse gewährleistet. Bis zu 16 unabhängige Kanäle mit 24-Bit-Digital-Audio- und Steuerdaten werden über ein einziges CAT5-Kabel zwischen kompatiblen digitalen Geräten – einschließlich Mischpulten, I/O-Stageboxen, Aktivlautsprechern und persönlichen Abhörsystemen – übertragen. Die vereinfachte Kabelführung und die einfache Einrichtung führen zu einer deutlichen Zeitersparnis bei der Installation.

Das trapezförmige Gehäuse ist mit einer äußerst haltbaren, halbmatten schwarzen Farbe lackiert, besteht aus 15 mm (5⁄8") Birkensperrholz und verfügt über ein robustes, pulverbeschichtetes, perforiertes Stahlgitter. Mehrere Befestigungspunkte ermöglichen die Aufhängung mit Halterungen in jeder Ausrichtung oder die Befestigung mit speziellen Halterungen (separat erhältlich). Eine spezielle Palette an Fliegenplatten und Verbindungssätzen ist ebenfalls separat erhältlich, um dicht gepackte, benutzerdefinierte Fullrange- und Subwoofer-Gehäuse-Arrays für ästhetisch ansprechende und ortsspezifische Abdeckungsanforderungen zu konstruieren. Die Netzstromversorgung erfolgt über branchenübliche Drehverriegelungsstecker.

Maßgeschneiderte Treiber
Turbosound ist weltweit für die Entwicklung und den Bau einiger der legendärsten Lautsprecher und Subwoofer bekannt. Wir legen größten Wert darauf, diesen Ruf zu wahren, indem wir ausschließlich speziell für jede Anwendung entwickelte Treiber verwenden – das unterscheidet uns von der Konkurrenz. Der Lautsprecher TFM122M-AN verfügt über einen 12-Zoll-Neodym-Tieftöner mit Carbonfaserfüllung und einen 1,4-Zoll-Neodym-Hochtöner mit Titankalotte. Dieser ist auf einem verzerrungsarmen Waveguide mit 60° horizontaler und 40° vertikaler Dispersion montiert.

Class-D – Massive Power, perfekter Sound
Ausgestattet mit einem sehr effizienten und leichten Klark Teknik Class-D-Leistungsverstärker bietet der TFM122M-AN beeindruckende 2.500 Watt Ausgangsleistung in einem äußerst tragbaren und leichten Gehäuse. Die Class-D-Verstärkung macht den Unterschied: Sie bietet höchste Energieeffizienz und macht schwere Netzteile und große Kühlkörper überflüssig.

Integrierter DSP
Ein hohes Maß an Kontrolle über die Leistung des Lautsprechersystems wird durch einen hochentwickelten, aber einfach zu verwendenden digitalen Signalprozessor (DSP) von Klark Teknik gewährleistet , der einen dynamischen EQ und eine transparente Begrenzung für ein Höchstmaß an Druck und Definition bei hohen Ausgangspegeln sowie langfristige Zuverlässigkeit bietet.

ULTRANET-Konnektivität
Die ULTRANET-Konnektivität wird über zwei verriegelbare RJ45-Anschlüsse gewährleistet. Bis zu 16 unabhängige Kanäle mit 24-Bit-Digital-Audio- und Steuerdaten werden über ein einziges CAT5-Kabel zwischen kompatiblen digitalen Geräten – einschließlich Mischpulten, I/O-Stageboxen, Aktivlautsprechern und persönlichen Abhörsystemen – übertragen. Die vereinfachte Kabelführung und die einfache Einrichtung führen zu einer deutlichen Zeitersparnis bei der Installation.

Intuitive Benutzeroberfläche

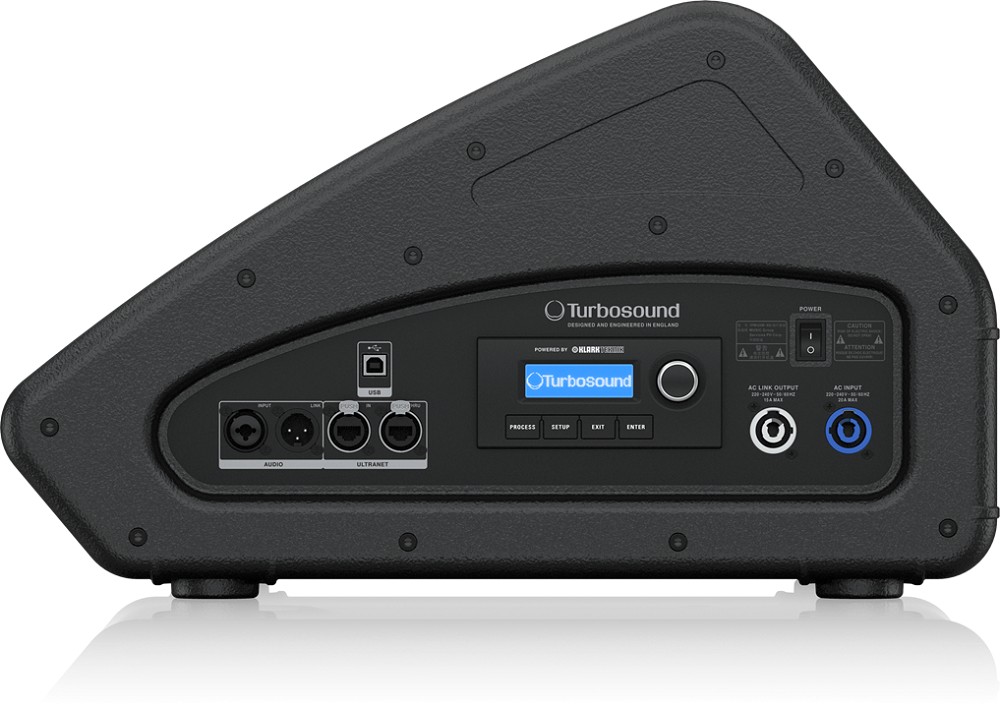

Auf der Rückseite des Verstärkermoduls bieten das LCD-Display und der Drehregler der Benutzeroberfläche intuitiven Zugriff auf Positionskompensation, EQ-Steuerung, Subwoofer-Integration und Signalrouting. Neben dem symmetrischen XLR-Eingang steht ein XLR-Ausgang für die Reihenschaltung mehrerer Aktivlautsprecher oder den Einsatz mit Aktivsubwoofern zur Verfügung. Ein integrierter USB-Anschluss ermöglicht die Fernsteuerung des TFM122M-AN über eine kostenlose PC-Software von turbosound.com sowie komfortable DSP-Firmware-Updates.

Sperrholzkonstruktion

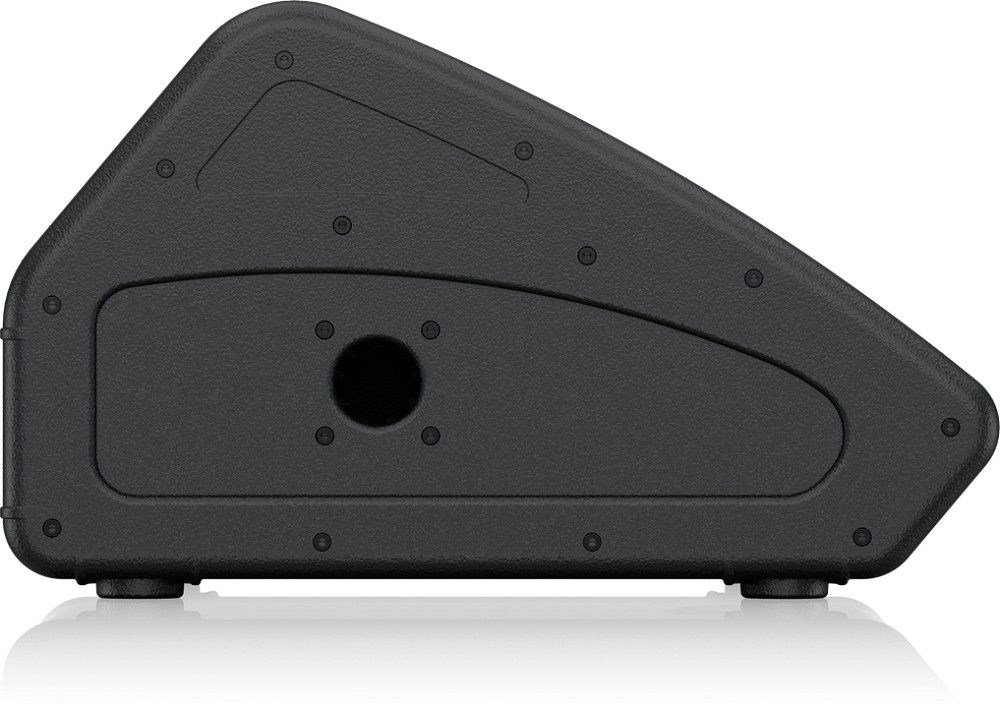

Das Gehäuse ist mit einer äußerst haltbaren, halbmatten schwarzen Farbe lackiert und besteht aus 15 mm (5⁄8") Sperrholz mit glasfaserverstärkten Verbundendwangen und einem robusten, pulverbeschichteten, perforierten Stahlgittergitter mit Netzschaumrückseite. Das TFM122M-AN verfügt über eine praktische Stangenmontagebuchse für die Verwendung mit 35-mm-Stangen/Lautsprecherständern zur Optimierung der Abdeckung sowie einen robusten Griff für den einfachen Transport. Das flache Design des TFM122M-AN bietet eine verbesserte Sichtlinie für das Publikum und ermöglicht die nahtlose Integration in jede Anwendung. Die Netzstromversorgung erfolgt über einen branchenüblichen Drehverriegelungsstecker.

Touring-Leistung
Der 2.500 Watt starke TFM122M-AN wurde entwickelt, um reisenden Musikern, Gotteshäusern, Bankettsälen, Nachtclubs und einer Vielzahl anderer Veranstaltungsorte eine außergewöhnliche und unaufdringliche Bühnenperformance zu bieten. Er bringt Tour-Klangqualität in ein skalierbares Lautsprechersystem, das äußerst tragbar und vielseitig ist.

• Frequenzgang  70 Hz – 18 kHz ±3 dB 63 Hz – 20 kHz -10 dB
• Nominale Dispersion  60° H x 40° V @ -6 dB Punkte, drehbar
• Maximaler Schalldruck  130 dB Spitze
• Crossover-Typ  Aktiv
• Treiber 1 x 12" (315 mm) LF-Treiber 1 x 1,4" (33 mm) HF-Kompressionstreiber
• Maximale Ausgangsleistung 2500 W
• Klasse DEingabe / Link  1 x Kombibuchse/XLR, 1 x XLR
• Ultranet-Eingang/Link 2 x RJ45
• Netzversorgung  Industriestandard-Drehverschluss mit 20 A und Link mit 15 A
• Dreh-Drück-Encoder und Pegelregler

• Tasten für Prozess, Setup, Exit, Enter
• Benutzer-DSP-Funktionen

• Werkseitige EQ-Voreinstellungen

• Positionierung, Soundmodus, FBQ
• LCD 128 x 32, blau, hintergrundbeleuchtet
• Delay 0 - 300 ms
• Ausgleich Hoher und niedriger Shelving-EQ, 2 x parametrischer EQ
• Begrenzer  Null-Attack-Eingangsbegrenzer
• Voreinstellungen 20 Voreinstellungen insgesamt, 19 benutzerdefinierbar
• Frequenzweiche Hochpass LR 24 dB/Okt
• Ultranet Digital Network
• 180 W bei 1/8 der maximalen Leistung
• Abmessungen (H x B x T)  302 x 452 x 504 mm (11,9 x 17,8 x 19,9 Zoll)
• Nettogewicht 16,5 kg
• Konstruktion 15 mm (5/8") Birkensperrholz + Polypropylen-KunststoffHalbmatte schwarze Farbe
• Gitter  Pulverbeschichteter Stahl
