VMB TL-A220 / 5,5m / 220 kg
2.320,50 €*
Lieferzeit: 1 Tag
Produktinformationen "VMB TL-A220 / 5,5m / 220 kg"

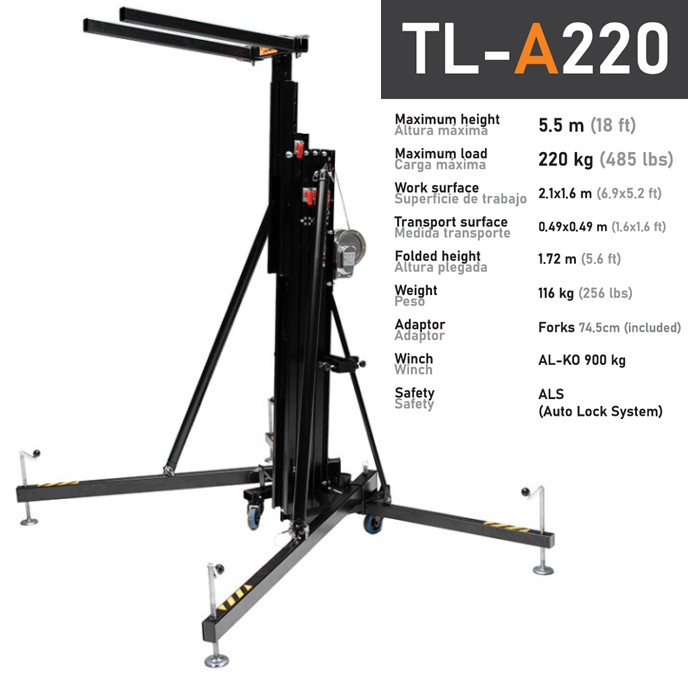

VMB TL-A220 – Towerlift 220 kg / 5,50 m für Line-Array, PA und Veranstaltungstechnik
Der VMB TL-A220 ist ein professioneller, frontbeladbarer Towerlift zur vertikalen Positionierung von Line-Array-Systemen, PA-Lautsprechern, Traversen und Beleuchtungstechnik. Der Lift wurde speziell für die Anforderungen bei der Elevation von Line-Array-Systemen entwickelt und eignet sich für professionelle Anwendungen in der Veranstaltungs-, Touring- und Installationstechnik.
Mit einer maximalen Traglast von 220 kg erreicht der TL-A220 eine maximale Hubhöhe von 5,50 m. Die Konstruktion kombiniert einen vierteiligen Aluminium-Teleskopmast aus 6082-T6 Aluminium, eine kompakte Stahlbasis, teleskopierbare seitliche Abstützungen und ein mehrstufiges Sicherheitssystem.
Der TL-A220 ist vom Hersteller für den Einsatz im Innen- und Außenbereich ausgelegt.
Technische Daten
- Max. Hubhöhe: 5,50 m
- Max. Traglast: 220 kg
- Eigengewicht: 111 kg
- Transport-/Falthöhe: 1,72 m
- Arbeitsfläche: 2,10 × 1,60 m
- Winde: 900 kg
- Ladearme: 2 × 75 cm, um 180° schwenkbar
- Aufnahme: 0,75 m Array Forks im Lieferumfang
- Hubmast: 4-teilige Aluminiumkonstruktion
- Mastmaterial: 6082-T6 Aluminium
- Hubseil: verzinktes Stahlseil
- Winde: AL-KO mit automatischer Bremse
- Abstützungen: 2 teleskopierbare seitliche Ausleger
- Transport: 4 × 360°-Lenkrollen
- Nivellierung: integrierte Nivellierfüße
- Ausrichtung: integrierte Wasserwaage
- Oberfläche: schwarze Epoxid-Pulverbeschichtung
- Einsatz: Indoor und Outdoor
Die technischen Eckdaten entsprechen den veröffentlichten Herstellerangaben.
Vierteiliger 6082-T6-Aluminium-Teleskopmast
Der TL-A220 verfügt über einen vierteiligen Teleskopmast aus hochwertigem 6082-T6 Aluminium. Die Mastprofile sind schwarz epoxid-pulverbeschichtet und dadurch für die vom Hersteller vorgesehenen Indoor- und Outdooranwendungen ausgelegt.
Die Führung der Mastsegmente erfolgt über speziell gefertigte Rollen. Der Hub wird über ein verzinktes Stahlseil und eine AL-KO-Winde mit automatischer Bremse realisiert.
Sicherheitssysteme ALS, SRS und ILS
Der TL-A220 verfügt über mehrere konstruktive Sicherheitssysteme:
ALS – Auto Lock Security
Das ALS-System verriegelt den Lift automatisch in definierten Zwischenpositionen. Dadurch ist die Last nicht ausschließlich vom Stahlseil abhängig.
SRS – Sequence Retainer System
Das SRS-System hält die einzelnen Mastsegmente zurück, bis das jeweils vorhergehende Segment vollständig ausgefahren ist. Dadurch werden die Mastsegmente kontrolliert nacheinander angehoben.
ILS – Inertia Lock System
Das ILS-System arbeitet mit einem Pendelmechanismus und blockiert den Lift bei einer plötzlichen Abwärtsbewegung.
Teleskopierbare Ausleger für erhöhte Standsicherheit
Für die Aufstellung verfügt der TL-A220 über zwei teleskopierbare seitliche Abstützungen. Die Ausleger vergrößern die Standfläche des Lifts und tragen zur Stabilisierung der Konstruktion bei.
Die vorderen Ausleger sind breiter öffnend ausgeführt, wodurch sich insbesondere Subwoofer und Line-Array-Komponenten näher am Lift positionieren lassen. Die Ausleger verfügen über eigene Nivelliermöglichkeiten mit rutschhemmenden Auflageflächen.
Eine integrierte Wasserwaage unterstützt die korrekte Ausrichtung des Lifts während des Aufbaus.
Standsicherheitsnachweis für Outdooranwendungen
Für den VMB TL-A220 ist bei PAN-PRO ein Standsicherheitsnachweis für Outdooranwendungen erhältlich.
Der Nachweis ist insbesondere für die technische Dokumentation und die projektbezogene Beurteilung der Standsicherheit bei Außenaufstellungen relevant. Damit steht Anwendern neben den Herstellerangaben ein zusätzlicher technischer Nachweis für die Beurteilung der jeweiligen Aufstellsituation zur Verfügung.
Wichtig: Die konkrete Standsicherheit ist immer abhängig von der tatsächlichen Aufstellsituation, der Last und deren Lastschwerpunkt, der Konfiguration der Ausleger sowie den jeweiligen Umgebungsbedingungen. Bei Outdooranwendungen sind insbesondere die für den jeweiligen Aufbau geltenden Vorgaben und Nachweise zu beachten.
Standsicherheitsnachweis: Bei PAN-PRO erhältlich.
PAN-PRO verfügt darüber hinaus über Erfahrung im Bereich Stative, Lifte und UVV-Prüfungen für Veranstaltungstechnik.
75-cm-Ladearme und Array-Aufnahme
Zum Lieferumfang gehören zwei 75 cm lange, um 180° schwenkbare Stahl-Ladearme. Diese ermöglichen zwei unterschiedliche Positionen für die Lastaufnahme und können an die jeweilige Anwendung angepasst werden.
Zusätzlich gehört eine 0,75 m Array Forks-Aufnahme zum Lieferumfang. Der verstärkte Stahl-Hubwagen ist für die Aufnahme der vorgesehenen Lasten ausgelegt. Sicherungsclips und Bolzen sind über nylonummantelte Stahlseile mit dem Lift verbunden.
Einsatzbereiche
Der VMB TL-A220 eignet sich insbesondere für:
- Line-Array-Systeme
- professionelle PA-Systeme
- Lautsprecher- und Beschallungstechnik
- Subwoofer
- Traversen
- Beleuchtungstechnik
- Live- und Touringproduktionen
- Veranstaltungstechnik
- Messe- und Eventtechnik
- temporäre Installationen
- Outdoor-Produktionen
Mit 220 kg Traglast und 5,50 m Hubhöhe bietet der VMB TL-A220 eine leistungsfähige Towerlift-Lösung für professionelle Hebe- und Positionieraufgaben. Die Kombination aus 6082-T6-Aluminium-Teleskopmast, automatischer Windenbremse, ALS-, SRS- und ILS-Sicherheitssystem sowie teleskopierbaren Auslegern macht den Lift insbesondere für die Elevation von Line-Array-Systemen interessant.
| Max. Last (kg): | 220 |
|---|---|
| Max. Höhe (cm): | 550 |
| Fuß: | 4-Füße |
| Aufnahme, Stativ: | Gabel |
| Aufnahme, Last: | Gabel |
| Gewicht (kg): | 112 |
| Farbe: | Schwarz |
Anmelden
Zubehör
Array-Hängepunkt-Aufsatz fr BC-075L Gabelausleger Zur Aufnahme von Line Arrays, reduziert beide Gabelausleger auf einen Hängepunkt Passende Sächkel bitte separat bestellen; der Schäkel sollte eine Aufnahmebreite von mindestens 31mm haben Passend für TL Lifte 3 Bohrungen mit einem Lochdurchmesser von 25mm Steg: 15 mm
Array-Hängepunkt-Aufsatz für BC-075L GabelauslegerZur Aufnahme von Line Arrays, reduziert beide Gabelausleger auf einen HängepunktPassende Schäkel bitte separat bestellen; der Schäkel sollte eine Aufnahmebreite von mindestens 31mm habenPassend für TL Lifte3 Bohrungen mit einem Lochdurchmesser von 25mmSteg: 15 mm
zur sicheren Auflage von Traversen auf Gabelliftemit magnetischem Arretierungsbolzen Farbe: schwarz
VMB TL-A220 – Standsicherheitsnachweis bei WindbelastungDer Standsicherheitsnachweis für den Traversenlift VMB TL-A220 dokumentiert die ausreichende Standsicherheit des Liftes bei Verwendung mit einem an der Lastgabel hängenden Boxenturm im Outdoor-Einsatz unter Windbelastung.Der Nachweis basiert auf einem Boxenturm mit den Abmessungen von 714 × 447 × 1.800 mm und einer angesetzten Eigenmasse von 185 kg. Die Berechnung betrachtet die auftretenden Windlasten sowie die daraus resultierenden Kipp- und Standsicherheitsmomente des Traversenliftes.Als Berechnungsgrundlage wird die DIN EN 13814 – Fliegende Bauten herangezogen. Diese Norm wird unter anderem für den Nachweis von Fahrgeschäften, Zelthallen und mobilen Tribünen angewendet. Zusätzlich werden die erforderlichen Windkraftbeiwerte nach DIN EN 1991-1-4 – Einwirkungen auf Tragwerke, Windlasten angesetzt bzw. ermittelt.
