VMB TL-A300 / 5,8 m / 300 kg

2.855,25 €*

Stück

Produktnummer: 467717

Produktinformationen "VMB TL-A300 / 5,8 m / 300 kg"

VMB TL-A300 – Towerlift für Line-Array, PA, Traverse und Beleuchtungstechnik

Der VMB TL-A300 ist ein professioneller, frontbeladbarer Towerlift für das vertikale Heben und Positionieren von Line-Array-Systemen, PA-Lautsprechern, Traversen und Beleuchtungstechnik. Der Lift wurde insbesondere für die Elevation von Line-Array-Systemen entwickelt und ist für professionelle Anwendungen in der Veranstaltungs-, Touring- und Installationstechnik ausgelegt.

Der TL-A300 bietet eine maximale Traglast von 300 kg und erreicht laut aktueller Hersteller-Produktseite eine maximale Höhe von 6,00 m. Die Konstruktion basiert auf fünf Aluminium-Teleskopmasten aus 6082-T6 Aluminium und einer stabilen Stahlbasis mit teleskopierbaren seitlichen Abstützungen. Der Hersteller gibt den Lift für Innen- und Außenanwendungen an.

Technische Daten

Modell: VMB TL-A300
Max. Traglast: 300 kg
Max. Höhe: 6,00 m
Gefaltete Höhe: 1,58 m
Arbeitsfläche: 1,90 × 2,10 m
Eigengewicht: 165 kg
Winde: 900 kg
Aufnahme: 0,75 m Array Forks / Ladearme inklusive
Hubmast: 5 Aluminium-Teleskopprofile
Mastmaterial: Aluminium 6082-T6
Hubseil: verzinktes Stahlseil
Winde: AL-KO mit automatischer Bremse
Sicherheitssysteme: ALS, SRS und ILS
Abstützungen: 2 teleskopierbare seitliche Ausleger
Ladearme: 2 × 75 cm, um 180° schwenkbar
Transport: 4 × 360°-Lenkrollen
Nivellierung: verstellbare Nivellierfüße mit rutschhemmender Gummiauflage
Ausrichtung: integrierte Wasserwaage
Einsatzbereich: Indoor und Outdoor
Zertifizierungen laut Hersteller: CE / BGV-C1

Die genannten Produktdaten entsprechen der aktuellen VMB-Produktseite und den verfügbaren Herstellerunterlagen.

Für Line-Array-Systeme entwickelt

Der TL-A300 ist konstruktiv auf die besonderen Anforderungen beim Heben und Positionieren von Line-Array-Lautsprechersystemen ausgelegt. Durch die spezielle Auslegung der Lastaufnahme kann das Line Array vergleichsweise nah am Hubturm positioniert werden.

Der Hersteller beschreibt eine mögliche Positionierung des Line Arrays mit einem Abstand von etwa 0,50 m zum Towerlift-Profil bei einem Lastschwerpunkt von 0,50 m. Dadurch kann die Positionierung der Lautsprecher für eine geeignete Abstrahlung und Coverage optimiert werden. Die konkrete zulässige Lastkonfiguration ist immer anhand der Herstellerangaben und der jeweiligen Anwendung zu prüfen.

Die beiden 75 cm langen Stahl-Ladearme sind um 180° schwenkbar und ermöglichen zwei unterschiedliche Lastpositionen. Die Ladearme sind am verstärkten Stahl-Hubwagen befestigt.

Fünfteiliger Aluminium-Teleskopmast

Der Hubmast besteht aus fünf hochwertigen 6082-T6-Aluminiumprofilen. Die Profile sind mit einer schwarzen Epoxid-Pulverbeschichtung versehen, die laut Hersteller eine erhöhte Widerstandsfähigkeit gegenüber den Umgebungseinflüssen bietet.

Der Hub erfolgt über eine AL-KO-Winde mit automatischer Bremse. Das verzinkte Stahlseil wird über speziell ausgelegte Rollen mit Lagern geführt. Die Konstruktion ermöglicht das kontrollierte Ausfahren der einzelnen Mastsegmente.

Mehrstufiges Sicherheitssystem

Der TL-A300 verfügt über mehrere voneinander unabhängige konstruktive Sicherheitssysteme.

ALS – Auto Lock Security

Das patentierte ALS-System verriegelt den Lift automatisch in definierten Hubpositionen über einen Sicherungsbolzen. Dadurch wird die Last im arretierten Zustand nicht ausschließlich über das Stahlseil gehalten.

SRS – Sequence Retainer System

Das SRS-System hält die einzelnen Mastsegmente zurück, bis das jeweils vorhergehende Segment vollständig ausgefahren wurde. Dadurch werden die Mastprofile kontrolliert nacheinander angehoben.

ILS – Inertia Lock System

Als zusätzliche Sicherheitseinrichtung verfügt der TL-A300 über das ILS-System. Ein Pendelmechanismus reagiert auf eine plötzliche Abwärtsbewegung und blockiert den Lift bei einem unerwarteten Absturz.

Teleskopierbare Ausleger und stabile Basis

Zur Stabilisierung verfügt der TL-A300 über zwei spezielle teleskopierbare seitliche Ausleger. Die Ausleger werden an der Stahlbasis befestigt und erweitern die Standfläche des Towerlifts.

Die vorderen Abstützungen sind etwas weiter ausladend konstruiert als bei einem herkömmlichen Frontlifter. Dies ermöglicht insbesondere bei der Verwendung von Subwoofern und Line-Array-Systemen eine günstige Positionierung nahe am Towerlift.

Die Ausleger verfügen über eigene verstellbare Nivellierfüße mit rutschhemmenden Gummiauflagen. Eine integrierte Wasserwaage unterstützt die korrekte Ausrichtung des Lifts während des Aufbaus.

Für Outdooranwendungen – Standsicherheitsnachweis bei PAN-PRO erhältlich

Der VMB TL-A300 ist vom Hersteller für Indoor- und Outdooranwendungen vorgesehen. Für den Einsatz im Außenbereich ist die konkrete Aufstellsituation besonders sorgfältig zu beurteilen.

Für den VMB TL-A300 ist bei PAN-PRO ein Standsicherheitsnachweis für Outdooranwendungen erhältlich. Dieser kann für die technische Dokumentation und die projektbezogene Beurteilung der Standsicherheit bei Außenaufstellungen herangezogen werden.

Standsicherheitsnachweis Outdoor:
Bei PAN-PRO erhältlich.

Bei Outdooranwendungen sind die tatsächlichen Einsatzbedingungen, die Lastkonfiguration, der Lastschwerpunkt, die Auslegerstellung, der Untergrund sowie die jeweils geltenden Hersteller- und Sicherheitsvorgaben zu berücksichtigen. Der Standsicherheitsnachweis ersetzt nicht die Prüfung der konkreten Aufstellsituation.

Transport und Handling

Trotz seiner Tragfähigkeit von bis zu 300 kg ist der TL-A300 für den mobilen Einsatz konzipiert. Die kompakte Stahlbasis verfügt über Aufnahmen für die seitlichen Ausleger. Vier robuste 360°-Lenkrollen erleichtern die Positionierung des eingefahrenen Lifts.

Die Ausleger verfügen jeweils über eigene Nivelliermöglichkeiten. Sicherungsclips und Bolzen sind über nylonummantelte Stahlseile mit dem Lift verbunden, wodurch einzelne Sicherungselemente beim Auf- und Abbau nicht leicht verloren gehen.

Typische Einsatzbereiche

Der VMB TL-A300 eignet sich insbesondere für:

Line-Array-Lautsprechersysteme
professionelle PA-Systeme
Beschallungs- und Audiotechnik
Subwoofer
Traversen
Beleuchtungstechnik
Live- und Touringproduktionen
Veranstaltungstechnik
Messe- und Eventtechnik
temporäre Installationen
Outdoor-Veranstaltungen

Mit einer maximalen Traglast von 300 kg, einer aktuellen Herstellerangabe von 6,00 m maximaler Höhe und einer speziell auf Line-Array-Anwendungen ausgelegten Konstruktion ist der VMB TL-A300 eine leistungsfähige Lösung für professionelle Hebe- und Positionieraufgaben.

Max. Last (kg):	300
Max. Höhe (cm):	600
Fuß:	4-Füße
Aufnahme, Stativ:	Gabel
Aufnahme, Last:	Gabel
Gewicht (kg):	165
Farbe:	Schwarz

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Zubehör

VMB FAS-01 Gabelaufnahme für Line Array schwarz

Array-Hängepunkt-Aufsatz fr BC-075L Gabelausleger Zur Aufnahme von Line Arrays, reduziert beide Gabelausleger auf einen Hängepunkt Passende Sächkel bitte separat bestellen; der Schäkel sollte eine Aufnahmebreite von mindestens 31mm haben Passend für TL Lifte 3 Bohrungen mit einem Lochdurchmesser von 25mm Steg: 30mm

50,53 € *

Preis zzgl. MwSt., zzgl. Versandkosten

VMB FAS-02 Gabelaufnahme für Line Array schwarz

Array-Hängepunkt-Aufsatz für BC-075L GabelauslegerZur Aufnahme von Line Arrays, reduziert beide Gabelausleger auf einen HängepunktPassende Schäkel bitte separat bestellen; der Schäkel sollte eine Aufnahmebreite von mindestens 31mm habenPassend für TL Lifte3 Bohrungen mit einem Lochdurchmesser von 25mmSteg: 30mm

82,11 € *

Preis zzgl. MwSt., zzgl. Versandkosten

VMB PS-360 Traversenadapter 360° drehbar schwarz

zur sicheren Auflage von Traversen auf Gabelliftemit magnetischem Arretierungsbolzen Farbe: schwarz

28,42 € *

Preis zzgl. MwSt., zzgl. Versandkosten

VMB PS1-TR Traversenadapter für TL / TLA Gabeln schwarz

24,63 € *

Preis zzgl. MwSt., zzgl. Versandkosten

VMB PS-2TR Traversenadapt TL-Gablen schwarz

23,37 € *

Preis zzgl. MwSt., zzgl. Versandkosten

VMB TL-A300 Standsicherheitsnachweis

VMB TL-A300 – Standsicherheitsnachweis bei WindbelastungDer Standsicherheitsnachweis für den Traversenlift VMB TL-A300 dokumentiert die ausreichende Standsicherheit des Traversenliftes bei der Verwendung mit einem an der Lastgabel hängenden Boxenturm im Outdoor-Einsatz unter Windbelastung.Für die Berechnung wird ein Boxenturm mit den Abmessungen 714 × 447 × 1.800 mm und einer Eigenmasse von 185 kg zugrunde gelegt. Die Last wird dabei an der Lastgabel des Traversenliftes aufgenommen.BerechnungsgrundlagenAls Grundlage für die Berechnung wird die DIN EN 13814 – Fliegende Bauten herangezogen. Die Norm wird unter anderem für den Nachweis von Fahrgeschäften, Zelthallen und mobilen Tribünen bei Veranstaltungen eingesetzt.Für die Beurteilung der Windbeanspruchung werden die entsprechenden Windkraftbeiwerte nach DIN EN 1991-1-4 – Einwirkungen auf Tragwerke, Windlasten entnommen beziehungsweise rechnerisch ermittelt.Bei der Berechnung werden die auf den Traversenlift und den angehängten Boxenturm einwirkenden Windlasten berücksichtigt. Maßgebend für die Beurteilung der Standsicherheit sind dabei insbesondere die auftretenden Windkräfte und die daraus resultierenden Kippmomente.

100,00 € *

Preis zzgl. MwSt., zzgl. Versandkosten

COVER&BOX Stativ Segel für VMB TL-A300 weiß

Stativ Segel für VMB Line Array Lift TL-A300 weiß aus Stretch Flex ungestretcht 0,27x5,22x1,71man alle Ecken jeweils eine Öserundum randverstärkt

217,78 € *

Preis zzgl. MwSt., zzgl. Versandkosten

Alternative

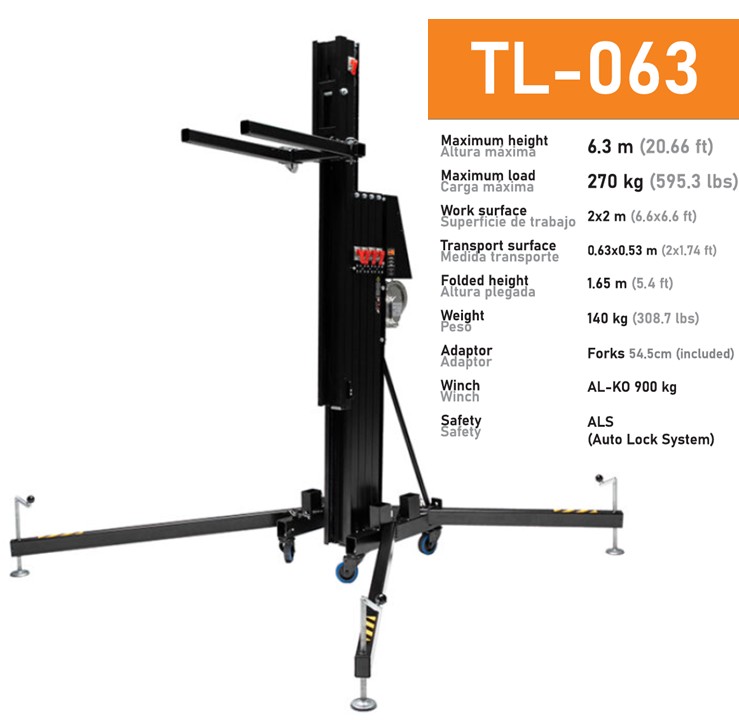

VMB TL-063 / 6,3 m / 270 kg
