VMB TL-A400/8 / 8,2m / 400 kg

VMB TL-A400/8 – professioneller Towerlift für Line-Array, PA, Traverse und Beleuchtung

Der VMB TL-A400/8 ist ein professioneller Frontlifter für das vertikale Heben und Positionieren von Line-Array-Systemen, PA-Lautsprechern, Traversen und Beleuchtungstechnik. Mit einer maximalen Traglast von 400 kg und einer maximalen Hubhöhe von 8,20 m ist der TL-A400/8 für anspruchsvolle Anwendungen in der professionellen Veranstaltungstechnik, im Touring sowie bei temporären Installationen ausgelegt.

Die Konstruktion wurde speziell für die Elevation von Line-Array-Systemen entwickelt. Der Towerlift verfügt über fünf Aluminium-Teleskopprofile aus 6082-T6 Aluminium, eine verstärkte Stahlbasis sowie teleskopierbare seitliche Abstützungen. Die Mastprofile sind mit schwarzer Epoxid-Pulverbeschichtung versehen und damit für den vorgesehenen Einsatz im Innen- und Außenbereich ausgelegt.

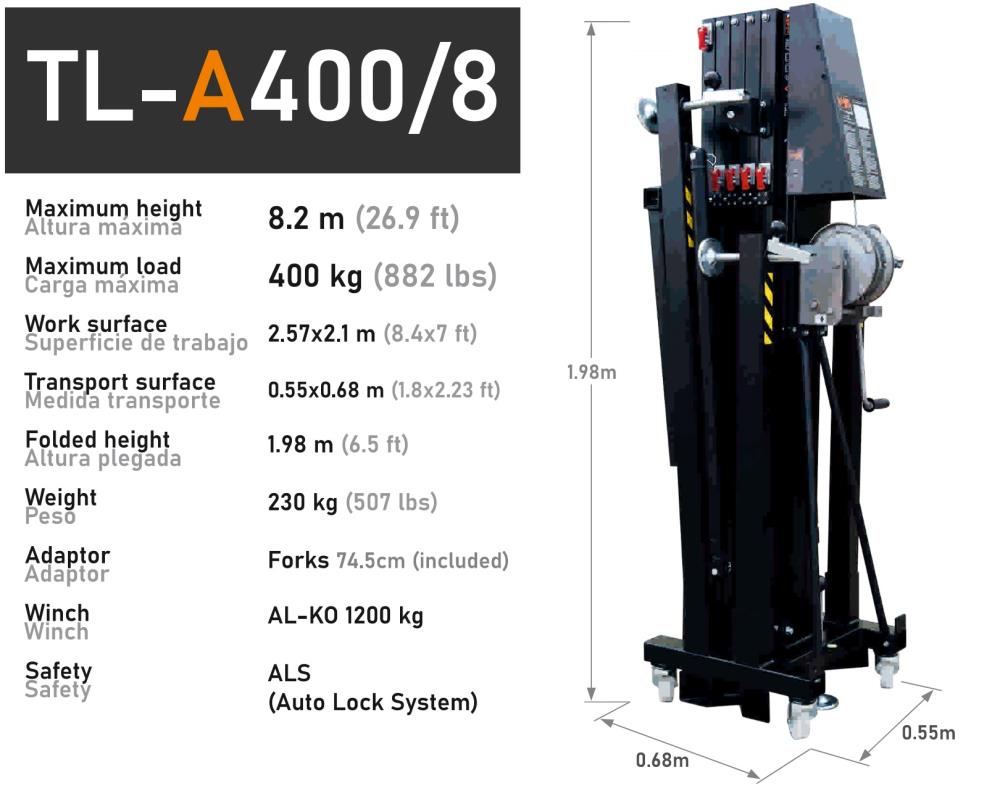

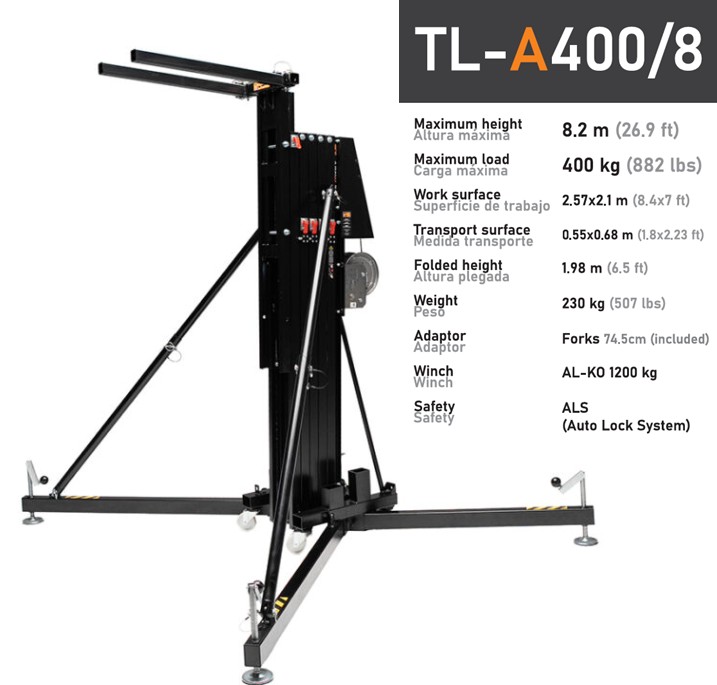

Technische Daten

• Modell: VMB TL-A400/8
• Max. Traglast: 400 kg
• Max. Hubhöhe: 8,20 m
• Transport-/Falthöhe: 1,98 m

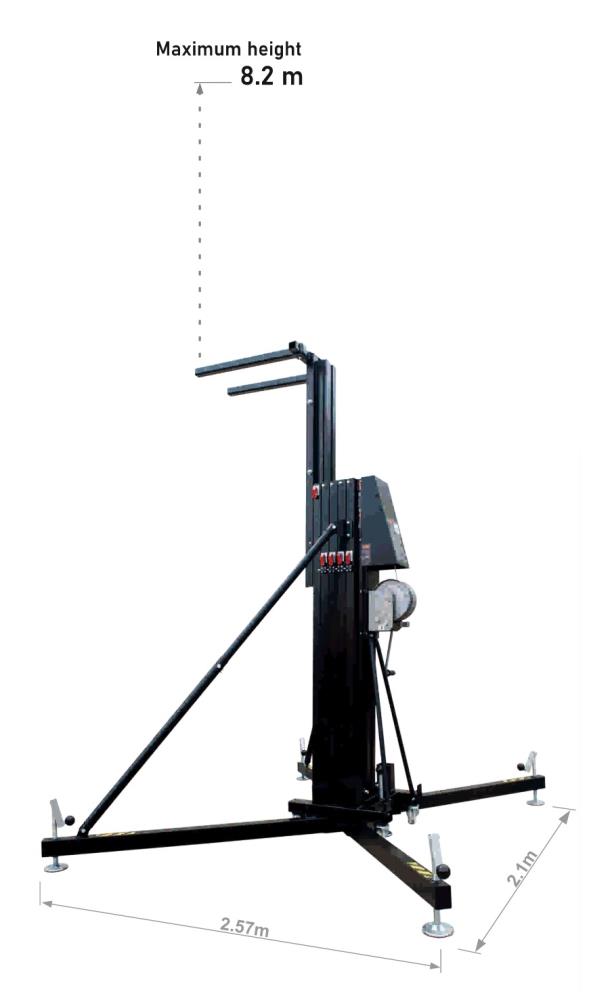

• Arbeitsfläche: 2,57 × 2,10 m
• Eigengewicht: 230 kg
• Winde: 1.200 kg Winch Plus
• Hubmast: 5-teilig
• Mastmaterial: 6082-T6 Aluminium
• Hubseil: verzinktes Stahlseil
• Winde: AL-KO mit automatischer Bremse
• Sicherheit: ALS, SRS und ILS
• Abstützungen: 2 teleskopierbare seitliche Ausleger
• Ladearme: 2 × 75 cm, um 180° schwenkbar
• Aufnahme: 0,75 m verstärkte Array Forks inklusive
• Transport: 4 × 360°-Lenkrollen
• Nivellierung: verstellbare Ausleger mit rutschhemmenden Gummiauflagen
• Ausrichtung: integrierte Wasserwaage
• Einsatz: Indoor und Outdoor
• Oberfläche: schwarze Epoxid-Pulverbeschichtung
• Zertifizierungen/Nachweise: CE sowie BGV-C1/DGUV-17 bzw. DIN 56950-3 gemäß Herstellerunterlagen

Die aktuellen Herstellerunterlagen führen für den TL-A400/8 eine maximale Höhe von 8,20 m, eine maximale Last von 400 kg und eine 1.200-kg-Winde auf.

Speziell für Line-Array-Systeme entwickelt

Der TL-A400/8 wurde nicht lediglich als universeller Materiallift konzipiert, sondern speziell auf die Anforderungen beim Heben von Line-Array-Systemen ausgelegt.

Die Konstruktion ermöglicht es, Lautsprechersysteme vom Boden aus aufzunehmen und auf eine Höhe von bis zu 8,20 m zu bringen. Die vorderen Ausleger sind breiter ausgeführt als bei herkömmlichen Frontliftern. Dadurch können insbesondere Subwoofer und Bass-Systeme näher am Towerlift positioniert werden.

Die beiden verstärkten 75-cm-Ladearme sind um 180° schwenkbar und ermöglichen je nach Anwendung unterschiedliche Lastpositionen. Die Lastaufnahme erfolgt über einen verstärkten Stahl-Hubwagen.

Fünfteiliger Teleskopmast aus 6082-T6 Aluminium

Der Hubmast besteht aus fünf Aluminiumprofilen aus 6082-T6. Die Profile sind schwarz epoxid-pulverbeschichtet und für eine erhöhte Widerstandsfähigkeit gegenüber den vorgesehenen Umgebungsbedingungen ausgelegt.

Der Hub erfolgt über eine AL-KO-Winde mit automatischer Bremse. Das verzinkte Stahlseil wird über speziell gefertigte, gelagerte Führungsrollen geführt.

Die kompakte Konstruktion ermöglicht eine Transporthöhe von lediglich 1,98 m, wodurch der Towerlift vergleichsweise einfach transportiert und gelagert werden kann.

ALS, SRS und ILS – mehrstufige Sicherheit

Der TL-A400/8 verfügt über mehrere konstruktive Sicherheitssysteme.

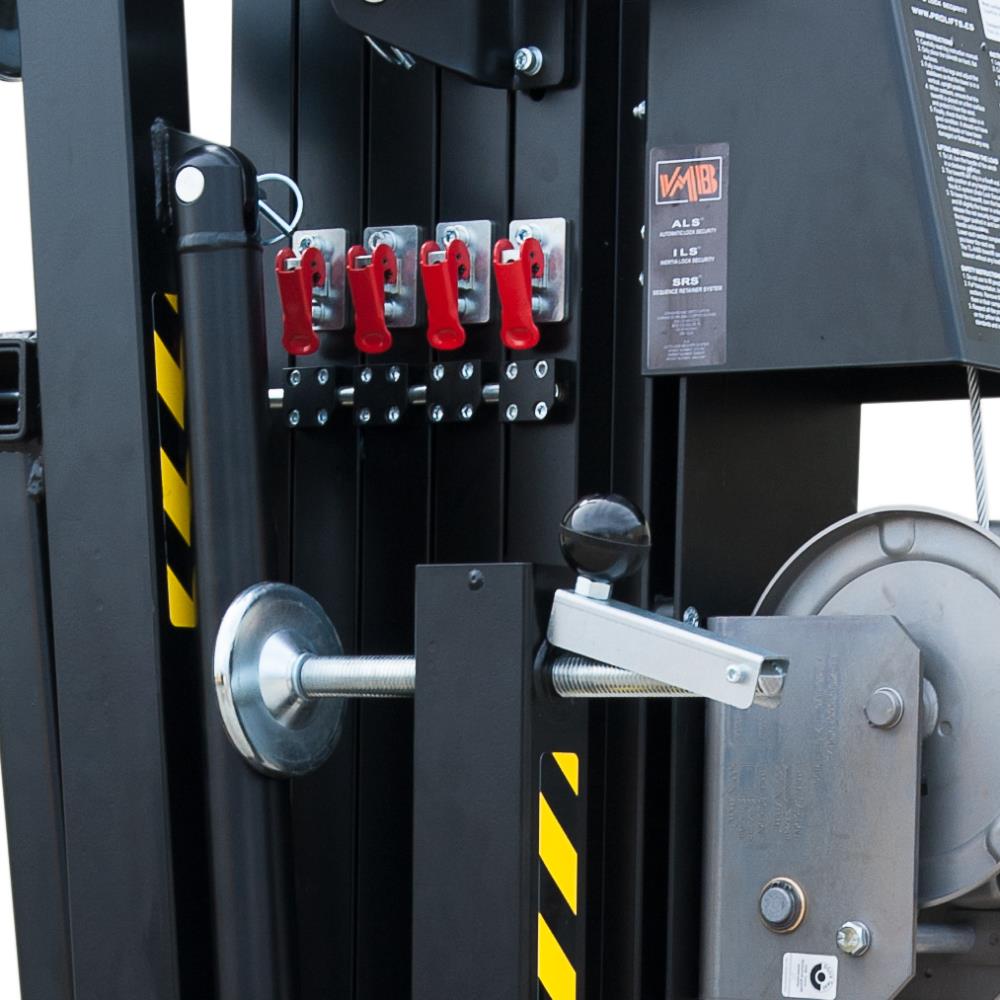

ALS – Auto Lock Security

Das patentierte ALS-System verriegelt die einzelnen Mastsegmente automatisch in definierten Hubpositionen. Der Lift ist dadurch im arretierten Zustand nicht ausschließlich vom Hubseil abhängig.

SRS – Sequence Retainer System

Das SRS-System sorgt für eine kontrollierte Reihenfolge beim Ausfahren der Mastsegmente. Das jeweils nächste Segment wird zurückgehalten, bis das vorhergehende Segment vollständig angehoben wurde. Dadurch werden die Profile nacheinander ausgefahren.

ILS – Inertia Lock System

Zusätzlich ist das ILS-Inertialsystem integriert. Ein Pendelmechanismus reagiert auf eine plötzliche Abwärtsbewegung und blockiert den Hubwagen bei einem unerwarteten Absturz.

Verstärkte Konstruktion und teleskopierbare Abstützungen

Für die erhöhte Tragfähigkeit verfügt der TL-A400/8 über zwei spezielle teleskopierbare seitliche Abstützungen. Diese werden an der Basis befestigt und erweitern die Standfläche des Towerlifts.

Zusätzliche Aluminiumstreben verbinden die Ausleger mit dem unteren Aluminium-Basissegment und verstärken dadurch die Konstruktion.

Die Ausleger verfügen über eigene verstellbare Nivellierfüße mit rutschhemmenden Gummiauflagen. Eine integrierte Wasserwaage unterstützt die horizontale Ausrichtung während des Aufbaus.

Für Outdooranwendungen – Standsicherheitsnachweis bei PAN-PRO erhältlich

Der VMB TL-A400/8 ist vom Hersteller ausdrücklich für Indoor- und Outdooranwendungen vorgesehen. Gerade bei Außenaufstellungen ist neben der zulässigen Last auch die konkrete Standsituation des Towerlifts zu berücksichtigen.

Für den VMB TL-A400/8 ist bei PAN-PRO ein Standsicherheitsnachweis für Outdooranwendungen erhältlich.

Der Nachweis kann für die technische Dokumentation und die projektbezogene Beurteilung der Standsicherheit bei Außenaufstellungen herangezogen werden.

Standsicherheitsnachweis Outdoor:
Bei PAN-PRO erhältlich.

Bei der Planung einer Outdooranwendung sind die tatsächliche Aufstellsituation, der Untergrund, die Auslegerkonfiguration, die Last einschließlich Lastschwerpunkt sowie die jeweiligen Umgebungsbedingungen zu berücksichtigen. Der Standsicherheitsnachweis ist entsprechend der konkreten Anwendung und den jeweils geltenden technischen Vorgaben heranzuziehen.

Kompakte Stahlbasis und Transport

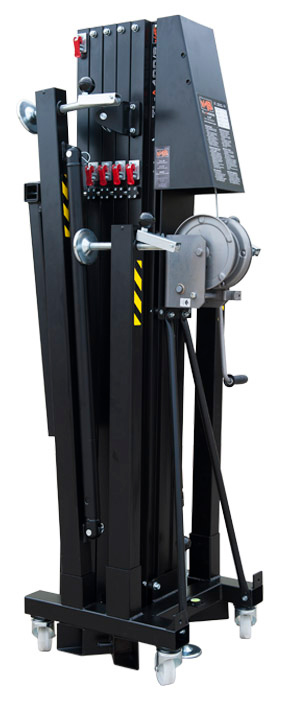

Trotz der hohen Tragfähigkeit von 400 kg verfügt der TL-A400/8 über eine kompakte Stahlbasis. Die seitlichen Ausleger können für Transport und Lagerung in dafür vorgesehenen Aufnahmen untergebracht werden.

Vier robuste 360°-Lenkrollen erleichtern das Positionieren des 230 kg schweren Towerlifts. Die kompakte Bauweise ermöglicht den Transport durch eine normale Tür.

Sicherungsclips und Bolzen sind über nylonummantelte Stahlseile mit dem Lift verbunden. Dadurch bleiben die für den Aufbau benötigten Sicherungselemente direkt am Gerät.

Normen und technische Dokumentation

Der Hersteller führt für den TL-A400/8 neben der CE-Kennzeichnung eine Zertifizierung nach BGV-C1 sowie eine Zertifizierung nach UNE 56950-3 / DGUV 17. Die aktuelle VMB-Dokumentation verweist außerdem auf die Anforderungen der DIN 56950-3 und DGUV 17.

Für den TL-A400/8 stehen Herstellerunterlagen wie Datenblatt, Bedienungsanleitung, Zertifikate und Zubehörinformationen zur Verfügung.

Typische Einsatzbereiche

Der VMB TL-A400/8 eignet sich insbesondere für:

• Line-Array-Lautsprechersysteme
• professionelle PA-Systeme
• große Beschallungssysteme
• Subwoofer und Bass-Systeme
• Traversen
• Beleuchtungstechnik
• Live- und Touringproduktionen
• Veranstaltungstechnik
• Messe- und Eventtechnik
• temporäre Installationen
• Outdoor-Veranstaltungen

Mit 400 kg Traglast und 8,20 m maximaler Hubhöhe ist der VMB TL-A400/8 für professionelle Hebe- und Positionieraufgaben mit größeren Line-Array- und Beschallungssystemen ausgelegt. Die Kombination aus fünfteiliger 6082-T6-Aluminiumkonstruktion, 1.200-kg-Winde, ALS-, SRS- und ILS-Sicherheitssystem sowie verstärkten teleskopierbaren Abstützungen macht den TL-A400/8 zu einem leistungsfähigen Towerlift für anspruchsvolle Anwendungen.
