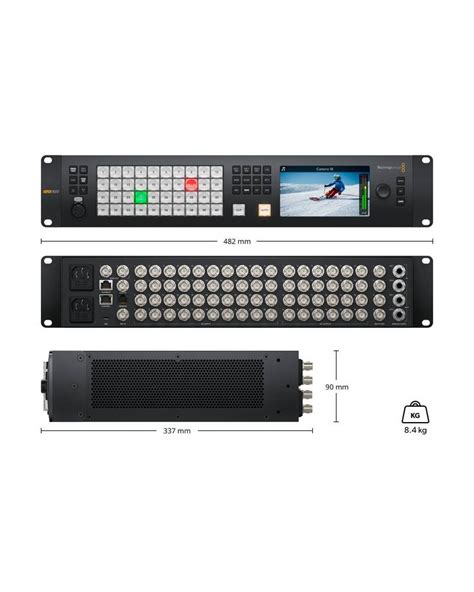

Der ATEM 4 M/E Constellation 4K von Blackmagic Design ist ein gigantischer Live-Produktionsmischer für Ultra HD mit 4 M/E-Ebenen. Er verfügt über 40 skalierbare 12G-SDI-Eingänge, 24 x 12G-SDI-Aux-Ausgänge, vier DVE-Prozessoren, 16 ATEM Advanced Chroma Keyer, vier Media Player, vier unabhängige Ultra-HD-Multiviewer, zwei SuperSource Mehrebenen-Prozessoren und vieles mehr. Integriert sind zudem Talkback und ein professioneller Fairlight Audiomixer mit 156 Kanälen, EQ und Dynamiksteuerung.

Anschlüsse

• Videoeingänge insgesamt: 40
• Videoausgänge insgesamt: 28
• Aux-Ausgänge insgesamt: 24
• SDI-Raten: 1,5G, 3G, 6G, 12G
• Audioeingänge insgesamt:
  2 symmetrische 1/4-Zoll-Buchsen
  1 x 32 Stereokanäle über BNC/MADI-Eingang
  1 x 5-polige XLR-Buchse für Talkback
• Audioausgänge insgesamt:
  2 symmetrische 1/4-Zoll-Buchsen
  2 x 32 Stereokanäle über BNC/MADI-Ausgang
  1 x 5-polige XLR-Buchse für Talkback
• Timecode-Anschlüsse:Keine
• Referenzeingänge: Für Tri-Sync oder Black Burst
• Videoeingänge mit Resync: An allen 40 Eingängen
• Frameraten- und Formatwandler: An allen 40 Eingängen
• SDI-Videoeingänge: 40 x 10-Bit 720p, 1080i, 1080p, 2160p
• SDI-Audioeingänge: 2 Kanäle eingebettet in die SDI-Ausgabe an allen Eingängen
• Extra Audio Inputs: 1 x 5-polige XLR-Buchse für Talkback
• SDI-Videoausgänge: 28 x 10 Bit 720p, 1080i, 1080p, 2160p
• SDI-Audioausgänge: 2 Kanäle eingebettet in die SDI-Ausgabe an allen Ausgängen
• Extra Audio Outputs: 1 x 5-polige XLR-Buchse für Talkback
• SDI-Programmausgänge: Jeder beliebige der 24 SDI-Ausgänge
• Abwärtskonvertierte SDI-Programmausgänge: Keine
• SDI-Vorschauausgänge: Jeder beliebige der 24 SDI-Ausgänge
• SDI-Multiview-Ausgänge: 4
• HDMI-Mutiview-Ausgänge: Keine
• Webcam-Ausgabe: 1 USB-C-Port unterstützt 720p oder 1080p mit PGM-Frameraten
• Remote: RJ12-Anschluss unterstützt RS-422
• Bedienpultanschluss: Ethernet unterstützt 10/100/1000BaseT. Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk.
• Interner Timecode-Generator: Ja
• Talkback: RJ45 für Fremd-Talkback-Systeme
• Tally-Ausgang: Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI and Tally Interface. (Nicht im Lieferumfang enthalten)
• Computer-Schnittstelle: 1 x USB-C-Port

Normen

• SD-Videonormen: Keine
• HD-Videonormen:
  720p/50; 720p/59,94; 720p/60
  1080i/50; 1080i/59,94; 1080i/60
  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60.
• Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60.
• SDI-Konformität: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 und SMPTE 2082-10, SMPTE 2082-12.
• Videoabtastfrequenz: 4:2:2
• Farbgenauigkeit: 10 Bit
• Farbräume: REC 709, REC 2020
• Automatische SDI-Umschaltung: Automatische Erkennung von 1,5G-SDI, Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI

Merkmale

• Upstream-Keyer: 16
• Downstream-Keyer: 4
• Advanced Chroma Keyer: 16
• SuperSource: 2
• Talkback-Unterstützung: Ja
• n-1-Unterstützung: Ja
• Linear/Luma-Keyer: 21
• Übergangs-Keyer (Stinger/DVE): 4 Stinger, 4 DVE
• Gesamtanzahl der Ebenen: 28
• Mustergeneratoren: 21
• Farbgeneratoren: 2
• DVEs: 4
• Bedienpult bzw. -panel: Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult
• Routingfähige Fenster: 64
• Tally: Rotes Licht zeigt das Programm an, grünes die Vorschau
• Quellenlabel-Fenster: Ja
