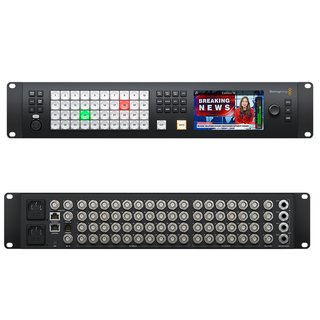

Der ATEM 4 M/E Constellation HD von Blackmagic Design verdoppelt die funktionale Power des 2 M/E Modells mit 40x 3G-SDI-Eingängen, 24x 3G-SDI-Ausgängen, 4 DVE, 16 ATEM Advanced Keyern, 4 Multiviews und 2 SuperSource-Prozessoren für insgesamt 12 DVE.

Anschlüsse:

• Videoeingänge insgesamt: 40
• Videoausgänge insgesamt: 24
• SDI-Raten: 1,5 G; 3 G
• Audioeingänge insgesamt: 2 symmetrische 1/4-Zoll-Buchsen, 1x 32 Stereokanäle über BNC- und MADI-Eingänge, 1x 5-polige XLR-Buchse für Talkback
• Audioausgänge insgesamt: 2 symmetrische 1/4-Zoll-Buchsen, 1x 32 Stereokanäle über BNC- und MADI-Ausgänge, 1x 5-polige XLR-Buchse für Talkback
• SDI-Audioeingänge: 2 eingebettete Audiokanäle an allen SDI-Eingängen
• SDI-Audioausgänge: 2 eingebettete Audiokanäle an allen SDI-Ausgängen
• Timecode-Anschlüsse: keine
• Referenzeingänge: für Tri-Sync oder Black Burst
• Videoeingänge mit Resync: an allen 40 Eingängen
• Frameraten- und Formatwandler: an allen 40 Eingängen
• SDI-Aux-Ausgänge: jeder beliebige der 24 SDI-Ausgänge
• SDI-Vorschauausgänge: jeder beliebige der 24 SDI-Ausgänge
• SDI-Programmausgänge: jeder beliebige der 24 SDI-Ausgänge
• Downkonvertierte SDI-Programmausgänge: keine
• Webcam-Ausgabe: 1 USB-C-Port unterstützt 720p oder 1080p mit PGM-Frameraten
• Anzahl der Multi Views: 4x 3G-SDI
• Remote: RJ12-Anschluss unterstützt RS-422
• Bedienpultanschluss: Ethernet. Direkte Verbindung zwischen Pult und Chassis oder über ein Netzwerk
• Interner Timecode-Generator: ja
• Talkback: RJ45 für Fremd-Talkback-Systeme
• Tally-Ausgang: hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally-Interface-Gerät (nicht im Lieferumfang enthalten)
• Ethernet: unterstützt 10/100/1000Base-T
• Computer-Schnittstelle: 1 USB-C-Port unterstützt USB 3.1 Gen 1 (5 Gbit/s)

Normen:

• SD-Videonormen: keine
• HD-Videonormen: 720p/50; 720p/59,94; 720p/60
  1080i/50; 1080i/59,94; 1080i/60
  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• SDI-Konformität: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B
• Videoabtastfrequenz: 4:2:2
• Farbgenauigkeit: 10 Bit
• Farbräume: REC 709
• Automatische SDI-Umschaltung: automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G-SDI

Merkmale:

• Upstream-Keyer: 16
• Downstream-Keyer: 4
• Advanced Chroma Keyer: 16
• SuperSource: 2
• Talkback-Unterstützung: Ja
• n-1-Unterstützung: Ja
• Linear/Luma-Keyer: 21
• Übergangs-Keyer (Stinger/DVE): 4 Stinger, 4 DVE
• Gesamtanzahl der Ebenen: 28
• Mustergeneratoren: 21
• Farbgeneratoren: 2
• Bedienpult bzw. -panel: Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult
• Routingfähige Fenster: 64
• Tally: rotes Licht für Programm- und grünes für Vorschauanzeige
• Kennungen für Quellfenster: ja

Multi View Monitoring:

• Multi View Monitoring: 4 Multi Views jeweils für 16, 13, 10, 7 oder 4 Ansichten konfigurierbar. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, M/E-Ebenen, DSKs, SuperSource, Clean-Feed mit optionalen Kennungen und Audiopegelmetern
• Multiview-Videonorm: HD
• Mindestauflösung des Bildschirms: 1366 x 768

Media Player:

• Media Player: 4
• Kanäle: Füll- und Keysignale für jeden Media Player
• Media-Pool-Kapazität für Standbilder: 60
• Media-Pool-Kapazität für Clips: 4x bis zu 1080p/60
• Media-Player-Clip-Länge in 720 HD: 1200 Frames
• Media-Player-Clip-Länge in 1080 HD: 600 Frames
• Media-Pool-Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF
• Media-Pool-Videodateiformat: TGA-Sequenz
• Media-Pool-Audio-Dateiformat: WAV, MP3 und AIFF

Bildschirme:

• Frontblende: integrierter 5-Zoll-HD-LCD-Monitor für Video, 42 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl und zum Mischen, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende
