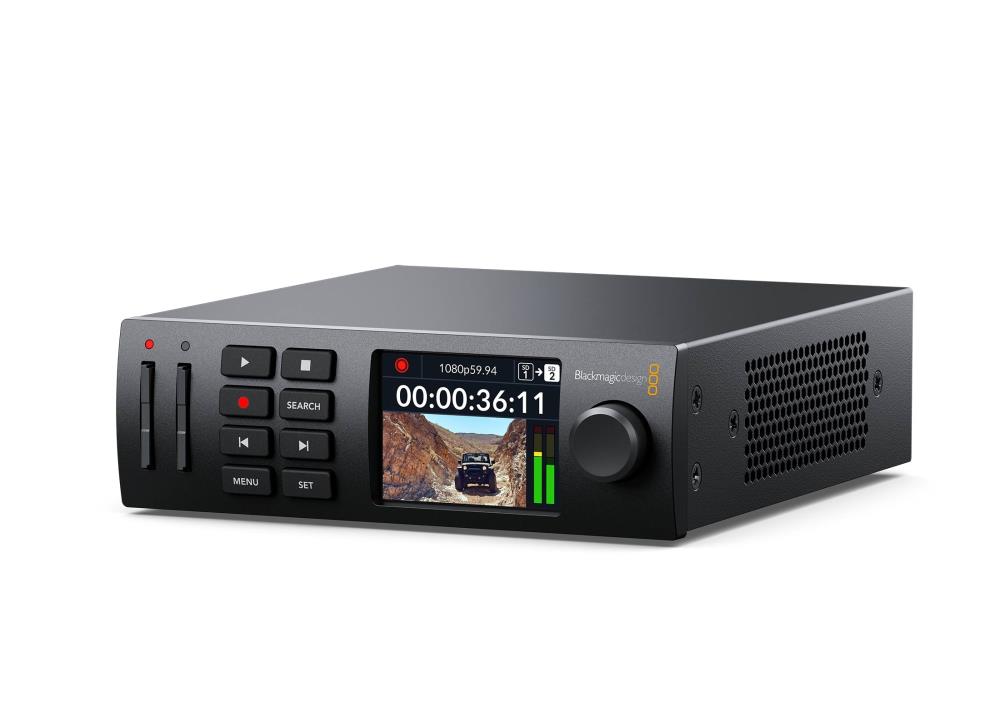

Das kleinste aller HyperDeck Studio Modelle hat den Formfaktor der Teranex Minis. Das modulare Design ermöglicht die Installation dreier HyperDeck Studio HD Minis in einer Teranex Mini Rack Shelf auf einer Rackbreite. Alternativ stellen Sie den Minis andere Produkte wie Mischer, Konverter oder Streaming-Prozessoren zur Seite. Die Minis sind klein mit mächtigen Features: 3G-SDI-Ein- und Ausgänge, HDMI-Ausgang, duale SD-Kartenslots, integrierte Takt- und Timecodegeneratoren, Bedienelemente an der Frontblende sowie AC- und DC-Strombuchsen. Über den USB-Port mit einem Computer verbunden fungiert Ihr HyperDeck Studio HD Mini wie eine Webcam und Sie können jede Videosoftware verwenden.

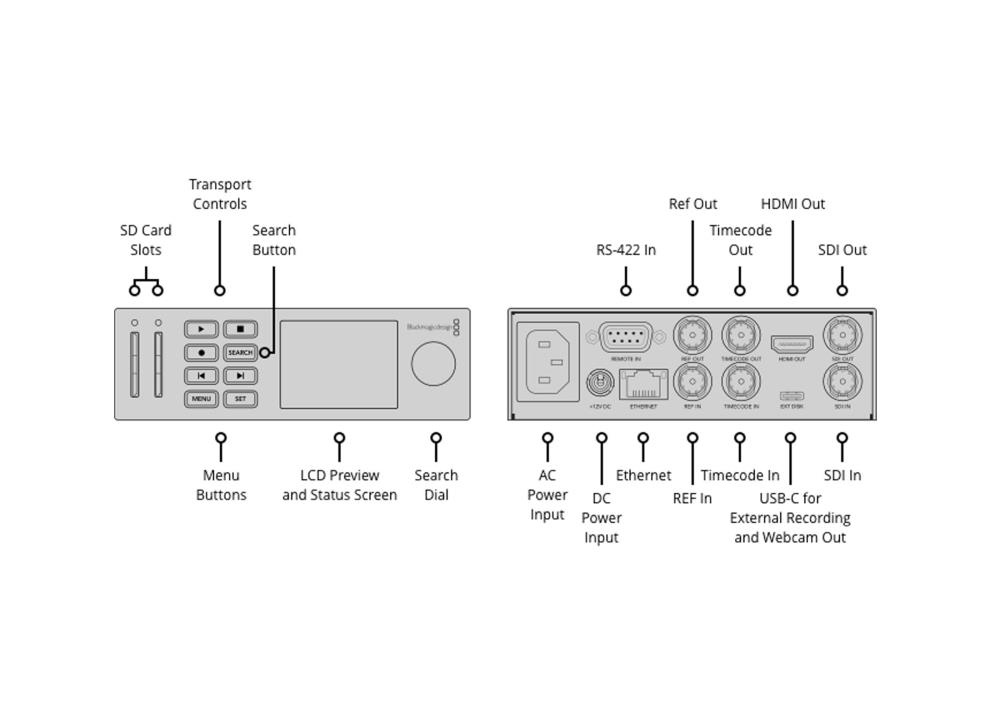

Features

• Datenträgerstatus für animierte Anzeige von Aufnahme bzw. Wiedergabe
• Transporttasten
• Helles LC-Display
• SD-Kartenslots für SD- und UHS-II-Karten
• Einfaches scrollen mit Menütasten und Suchregler
• Suchregler für Shuttle, Jog und Scroll
• AC-Strombuchse
• RS-422-Steuerung im Broadcaststil
• Über HDMI Out - Wiedergabe auf Consumer-TVs und -Projektoren
• Verriegelbarer 12V-Stromanschluss (DC-Strombuchse)
• 1G-Ethernet
• Timecode In/Out: Anschlüsse für intern generierten Timecode
• Mit USB-C auf externe Laufwerke oder Disk-Arrays aufzeichnen
• Unterstützt alle SD- und HD-Formate bis 1080p/60 (3G-SDI-Video)

Technische Daten

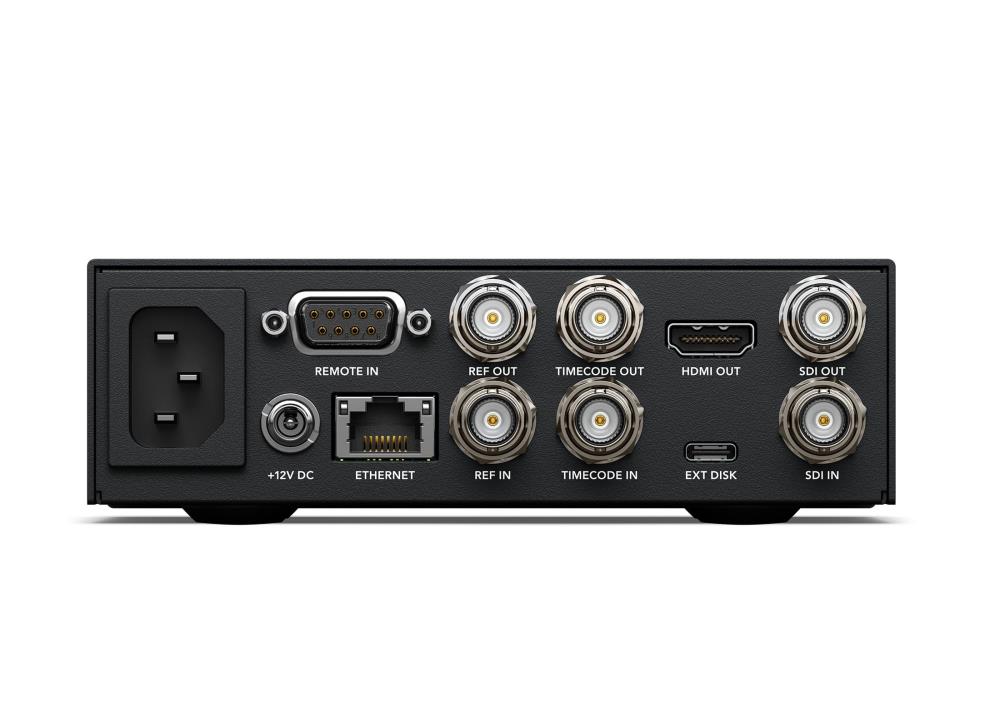

Anschlüsse

• SDI-Videoeingänge: 1
• SDI-Videoausgänge: 1
• SDI-Raten: 270 Mbit; 1,5 G; 3 G
• HDMI-Videoausgänge: 1
• Bildschirm: 2,2-Zoll-LCD
• Timecode-Anschlüsse: 1 BNC-Eingang, 1 BNC-Ausgang
• Referenzanschlüsse: 1 BNC-Eingang, 1 BNC-Ausgang, Tri-Sync oder Black Burst
• SDI-Audioeingänge: 16 eingebettete Audiokanäle
• SDI-Audioausgänge: 16 eingebettete Audiokanäle
• HDMI-Audioausgänge: 8 eingebettete Audiokanäle
• Fernsteuerung: 1 RS-422-Eingang
• Konfiguration des Rekorders: über die Benutzeroberfläche oder das Blackmagic HyperDeck Ethernet Protocol
• Ethernet: 1 Gbit/s
• Computerschnittstelle: 1 USB-C-3.0 (bis zu 5 Gb/s) für Aufzeichnungen auf externe Laufwerke, Webcam-Ausgabe, Softwarekonfiguration und Updates

Normen

• SD-Videonormen: 525i/59,94 NTSC; 625i/50 PAL
• HD-Videonormen: 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-DCI-Videonormen: 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI, 2Kp/29,97 DCI; 2Kp/30 DCI
• SDI‑Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2084 und SMPTE 2108-1
• Unterstützte SDI-Metadaten: HD RP188 und Closed Captioning CEA-708. HDR-Metadaten werden via SDI unterstützt
• Unterstützte HDMI‑Formate: 525i/59,94 NTSC; 625i/50 PAL, 720p/50; 720p/59,94; 720p/60, 1080i/50; 1080i/59,94; 1080i/60, 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60, 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97, 2160p/30, 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
• Audioabtasung: Standard-Fernsehabtastrate von 48 kHz und 24 Bit
• Videoabtastfrequenz: 4:2:2 YUV
• Farbgenauigkeit: 10 Bit
• Farbräume: Rec. 601, Rec. 709, Rec. 2020
• HDR-Unterstützung: Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
• Multirate-Unterstützung: automatische Erkennung von SD und HD
• Kopierschutz: über den HDMI-Eingang können keine kopiergeschützten HDMI-Quellen aufgezeichnet werden. Informieren Sie sich vor der Aufzeichnung oder Verbreitung von Inhalten immer über das Urheberrecht

Medien

• Medien: 2 SD-Kartenschächte, 1 USB-C-3.0-Erweiterungssport für externe Aufzeichnungen in SD, HD und 2K DCI
• Medientyp: UHS-I- und UHS-II-SD-Karten
• Speicherträgerformat: formatiert Medien in ExFAT (Windows/Mac) oder HFS+ (Mac) Dateisysteme

Unterstützte Codecs

• ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime für alle Formate bis zu 1080p/60. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF für 720p- und 1080p-HD-Formate bis zu 60 fps. H.264 SDI 4:2:2 10 Bit, H.264 High 4:2:0 8 Bit, H.264 Medium 4:2:0 8 Bit und H.264 Low 4:2:0 8 Bit für alle Formate mit progressiver Abtastung bis zu 1080p/60

Steuerung

• Integriertes Bedienfeld: 8 Tasten für Transport- und Gerätesteuerung mit Suchlaufregler und 2,2-Zoll-Farbdisplay

Externe Steuerung

• RS-422-Decksteuerung, SDI-Start/-Stopp, Timecode Run. Blackmagic HyperDeck Ethernet Protocol inklusive Unterstützt Remote-Dateiuploads per FTP

Software

• Inbegriffene Software: Blackmagic OS, Blackmagic HyperDeck Setup, Produktsoftware-Upgrades werden beim Hochfahren oder per Blackmagic HyperDeck Setup über den USB-Port geladen

Physische Spezifikationen

• Maße(LxBxH): 140x177x44,2mm
• Gewicht: 820Kg
