Blackmagic Design Ultimatte 12 4K

Der Blackmagic Design Ultimatte 12 4K ist ein professioneller Echtzeit-Compositing- und Chroma-Key-Prozessor für Broadcast, virtuelle Studios, Live-Produktionen und anspruchsvolle AV-Anwendungen. Neue Keying-Algorithmen und eine moderne Color Science ermöglichen eine besonders präzise Kantenverarbeitung, saubere Farbtrennung und effektive Spill-Unterdrückung. Die interne Verarbeitung arbeitet auf Subpixel-Ebene und unterstützt Produktionen in SD, HD und Ultra HD bis 2160p60.

Das leistungsfähige 12G-SDI-Design ermöglicht die Verarbeitung von Ultra-HD-Signalen über eine einzelne SDI-Verbindung. Insgesamt stehen 8 SDI-Videoeingänge, 9 SDI-Videoausgänge und 7 SDI-Loop-Ausgänge zur Verfügung. Alle Videoeingänge verfügen über eine integrierte Re-Synchronisation. Unterstützt werden SDI-Datenraten von 270 Mbit/s sowie 1,5G-, 3G-, 6G- und 12G-SDI.

Für aufwendige Compositing-Anwendungen lassen sich separate Signale für Vordergrund, Hintergrund, Hintergrund-Matte, Garbage-Matte, Holdout-Matte, zusätzliche Ebenen und Ebenen-Matten zuführen. Neben externen Videosignalen können auch interne Fenster und Standbilder aus dem Media Pool eingesetzt werden. Damit eignet sich der Ultimatte 12 4K hervorragend für virtuelle Studios, Wetterstudios, Nachrichtensendungen, Sportproduktionen und virtuelle Event-Umgebungen.

Neben 12G-SDI unterstützt der Ultimatte 12 4K inzwischen auch SMPTE ST 2110 über 10-Gigabit-Ethernet. Über den RJ45-Anschluss stehen ein ST-2110-Videoeingang und ein ST-2110-Videoausgang zur Verfügung. Unterstützt werden unter anderem SMPTE 2110-20, 2110-21, 2110-30 und 2110-40 sowie PTP und NMOS. Dadurch lässt sich der Prozessor sowohl in klassische SDI- als auch in moderne IP-basierte Broadcast-Infrastrukturen integrieren.

Das integrierte Frontpanel besitzt ein 2,2"-Farbdisplay, Bedientasten und einen Drehregler. Damit können wichtige Einstellungen direkt am Gerät vorgenommen werden. Für umfangreichere Bedienung und Konfiguration stehen Ethernet und USB-C 3.0 zur Verfügung. Optional kann der Ultimatte 12 4K mit der Ultimatte Smart Remote 4 kombiniert werden.

Die Videoverarbeitung erfolgt mit 10 Bit 4:2:2. Unterstützt werden die Farbräume Rec. 601, Rec. 709 und Rec. 2020. Die automatische Multirate-Erkennung ermöglicht den flexiblen Einsatz mit SD-, HD-, 6G-SDI- und 12G-SDI-Signalen. Ultra-HD-Formate werden bis 2160p60 unterstützt.

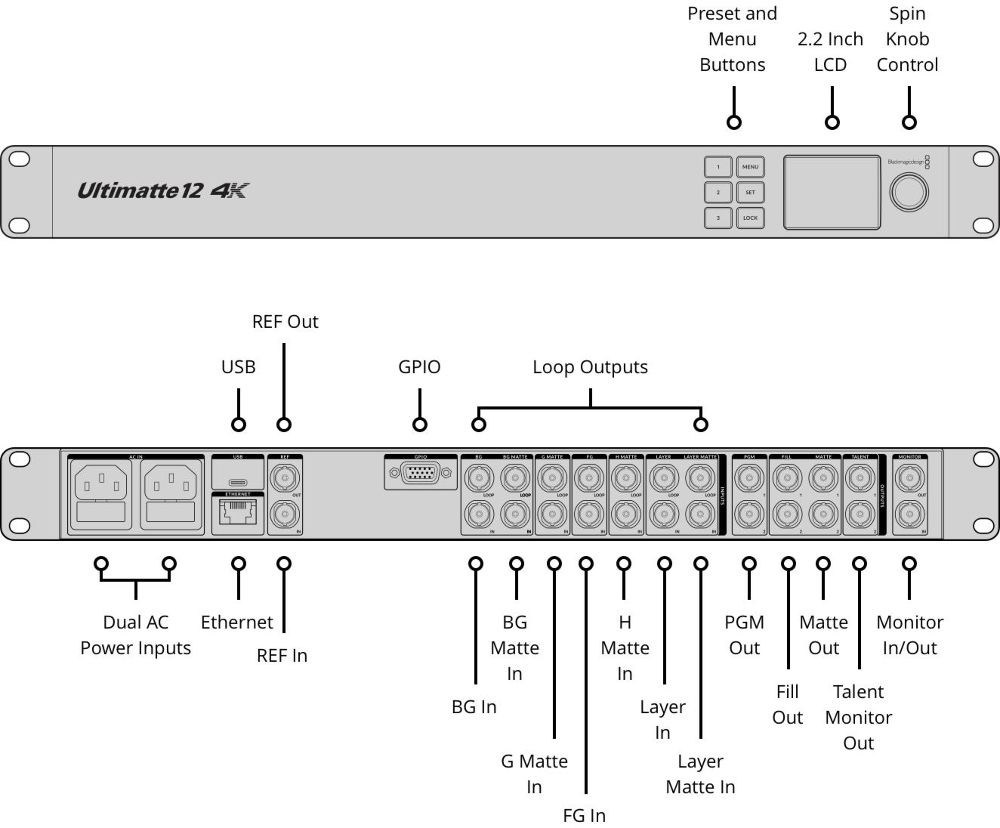

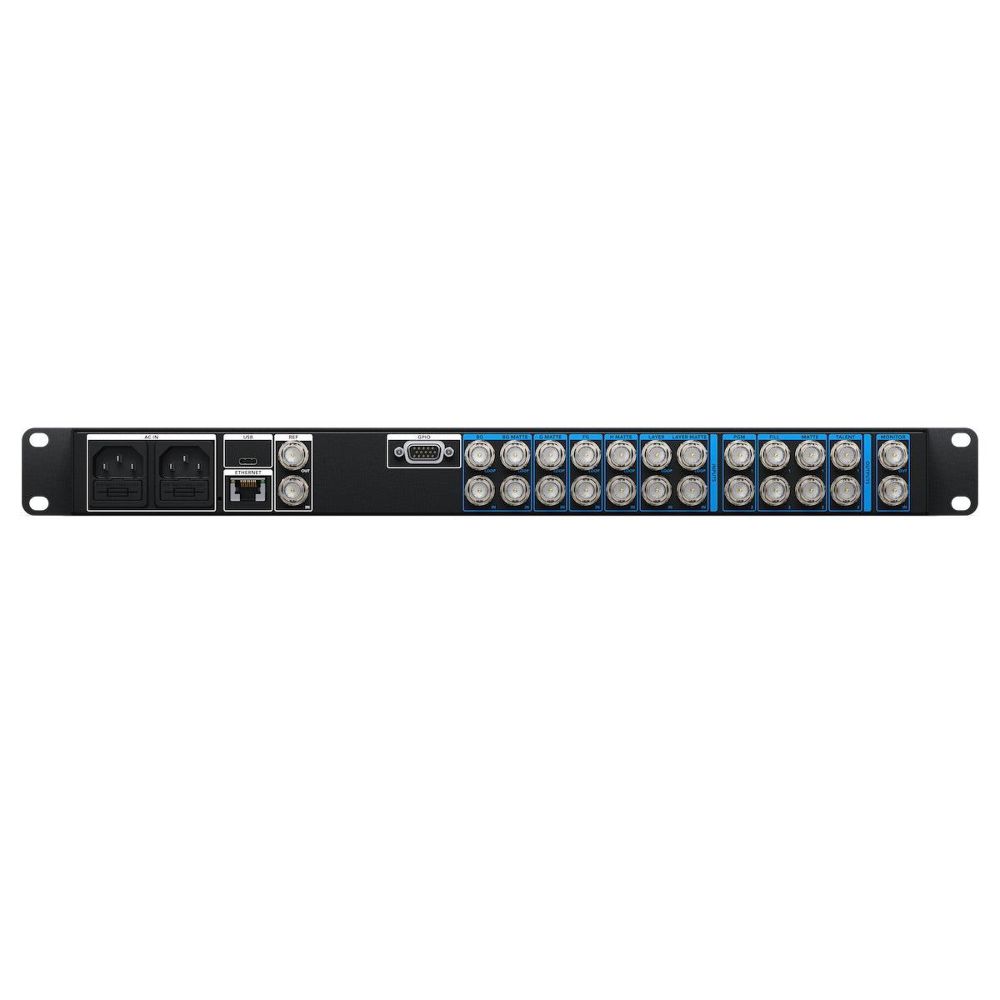

Anschlüsse und Ausstattung: 8 × SDI Video In, 9 × SDI Video Out, 7 × SDI Loop Out, 12G-SDI, 10GbE RJ45 mit SMPTE ST 2110, Referenz Ein-/Ausgang über BNC, DE15 GPIO und USB-C 3.0 für Konfiguration und Softwareupdates.

Die Stromversorgung erfolgt besonders betriebssicher über zwei integrierte redundante AC-Netzteile für 100–240 V bei 50/60 Hz. Die Leistungsaufnahme beträgt lediglich 54 W. Das Gerät ist als professionelles 19"-Rackgerät mit 1 HE ausgeführt.

Abmessungen (B × T × H): ca. 482 × 235 × 44 mm. Gewicht: ca. 2,65 kg. Die kompakte 1-HE-Bauform ermöglicht eine platzsparende Integration in mobile Produktionsracks und feste Studioinstallationen.

Im Lieferumfang befinden sich der Blackmagic Design Ultimatte 12 4K sowie eine Startermappe mit QR-Code zum Download der benötigten Software. Blackmagic gewährt eine eingeschränkte Herstellergarantie von einem Jahr.

Hersteller: Blackmagic Design
Produkt: Ultimatte 12 4K
Hersteller-Art.-Nr.: ULTMKEY12/C/4K
EAN: 9338716007626
Produktart: Echtzeit-Compositing- / Chroma-Key-Prozessor
Max. Videoformat: Ultra HD 2160p60
Videoverarbeitung: 10 Bit, 4:2:2
SDI: bis 12G-SDI
SDI-Eingänge: 8
SDI-Ausgänge: 9
SDI-Loop-Ausgänge: 7
IP-Video: SMPTE ST 2110 über 10GbE
Display: 2,2" Farb-LCD
Rackformat: 19", 1 HE
Abmessungen: ca. 482 × 235 × 44 mm
Gewicht: ca. 2,65 kg
Stromversorgung: 2 × 100–240 V AC, redundant
Leistungsaufnahme: 54 W
