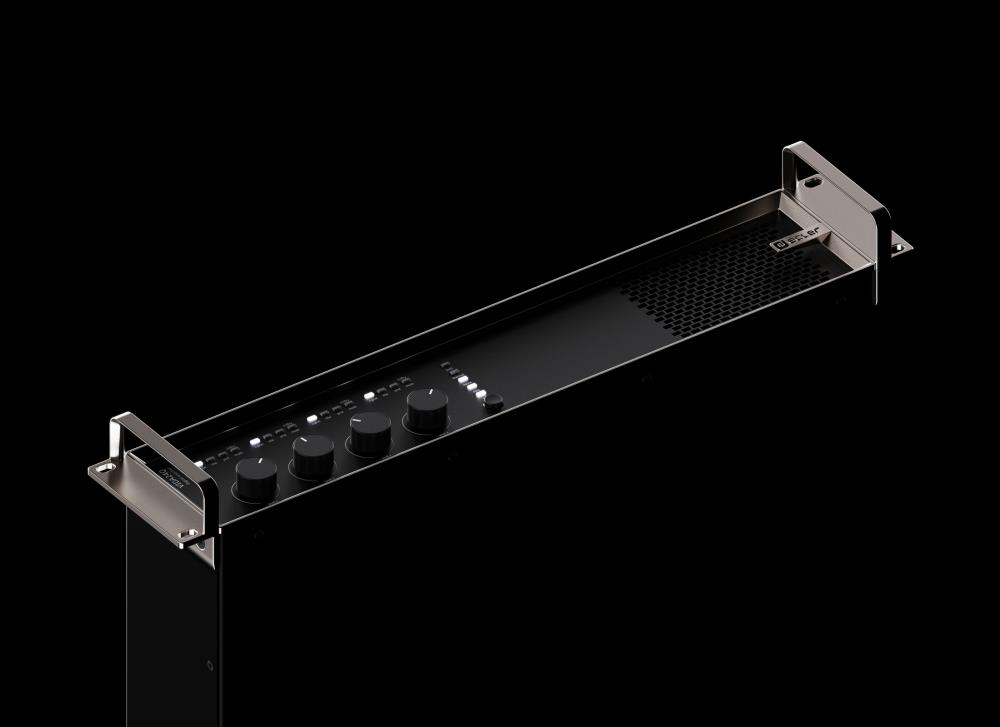

ECLER VIDA-24Q 4-Channel DSP Digital Endstufe, 19'', 2HE, schwarz, 4x 600W/2/4/8Ohm, 70V/100V, Dante, IN/OUT: Euroblock

 VIDA-24Q ist ein digitaler 2400W-Verstärker mit 4 verstärkten Ausgängen, die unabhängig voneinander in hoher (100/70V) oder niedriger (8/4/2 Ohm) Impedanz konfiguriert werden können. Die von Ecler entwickelte VersaPower-Technologie ermöglicht eine asymmetrische Leistungsverteilung, und dank des Smart VersaPower-Tools können Installateure eine intelligente und schnelle Konfiguration vornehmen. Darüber hinaus verbessern die Class-D-Verstärkungstechnologie sowie die konfigurierbaren Funktionen Auto-Standby und Sleep-Modus mit 4 Ausgängen die Energieeffizienz weiter. Dieses Gerät bietet dank seiner 4 analogen und 4 digitalen Dante-Eingänge, des Audio-Players - mit microSD-Steckplatz für lokale Audiodateien - sowie des Signalgenerators, der 2 Auxiliary-Line-Ausgänge und der 4 digitalen Dante-Ausgänge eine breite Palette an Möglichkeiten. All diese Funktionen werden über die intuitive Webanwendung verwaltet, die unter anderem das Signalrouting - Matrix -, die Audiosignalverarbeitung - wie Entzerrung oder Limiter -, die Prioritätsverwaltung, die GPIO-Konfiguration über Ereignisse sowie Kalenderereignisse, die Verwaltung von Wiedergabelisten und SD-Karteninhalten ermöglicht und so die Inbetriebnahme der audiovisuellen Installation, ihre Wartung und Anpassung erleichtert. Dank der Android/iOS/Web-Anwendung, die dem Endbenutzer zur Verfügung steht, kann er die Audioanlage auf einfache, intuitive und individuelle Weise verwalten.

Features

• 4 verstärkte Ausgänge VersaPower asymmetrisches 2400W Leistungsmanagement
• 4 Dante™-Ausgänge und 4 Dante™-Eingänge
• 2 Hilfsausgänge
• 4 analoge Eingänge
• MicroSD/SDHC-Audioplayer
• Interne Matrix und Signalverarbeitung
• Webanwendung für die Gerätekonfiguration
• Intelligente Energieverwaltung VersaPower
• Steuerung und geplante Ereignisse für die Automatisierung
• Angepasste Benutzeroberflächen
• Benutzeranwendung zur Fernsteuerung für iOS/Android/Web
• Ultra niedriger Stromverbrauchsmodus "Sleep Mode"

Technische Daten

Eingänge

• Anzahl der Eingänge: 4 analoge Eingangskanäle; 4 DANTE Network Rx Kanäle; 1 eingebetteter Player, 1 eingebetteter Signalgenerator
• Anschlussart der Analogeingänge: IN1-4: 3-poliger Euroblock, symmetrisch, Abstand 3,5 mm
• Anschlussart der digitalen Eingänge: Ethernet, verwaltet über Dante Controller
• Eingangskonfiguration: Digitale Matrix 4 Eingänge x 6 Ausgänge

Verstärkte Ausgänge

• Anzahl der verstärkten Ausgänge: 4
• Anschlussart der verstärkten Ausgänge: 2-poliger Euroblock. Raster: 7,62 mm; Bez.: DEGSON 5EDGRC-7.62

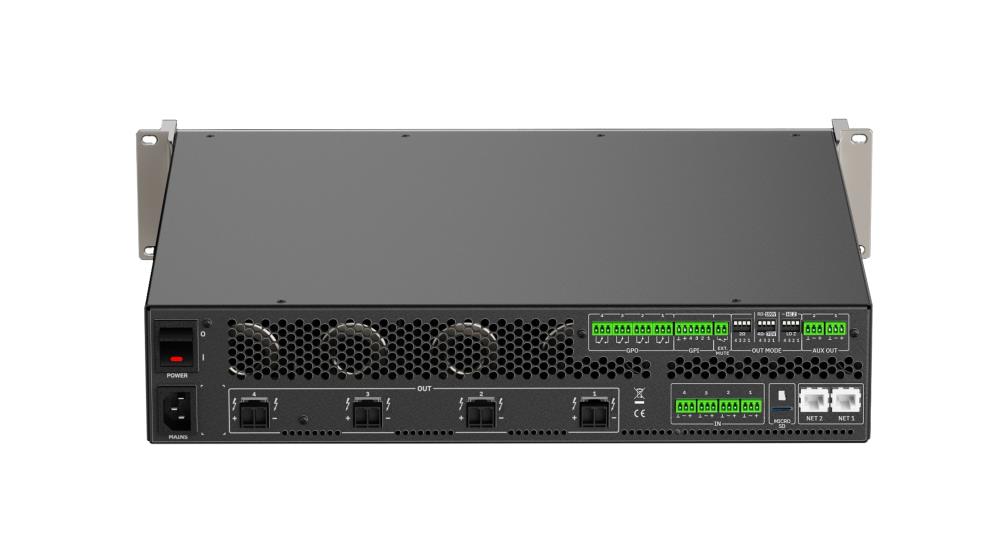

• Ausgangskonfiguration: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω; Auswahl des Ausgangsmodus pro Kanal; DIP SWITCH-Wahlschalter auf der Rückseite

Versapower symmetrisch

• Maximale Ausgangsleistung bei 8Ω: 600W
• Maximale Ausgangsleistung an 4Ω: 600 W
• Maximale Ausgangsleistung bei 2Ω: 600 W
• Max. Ausgangsleistung bei 100 V: 600 W
• Max. Ausgangsleistung bei 70 V: 600 W

Versapower asymmetrisch

• Max. Ausgangsleistung @ 8Ω: 1400W
• Maximale Ausgangsleistung bei 4Ω: 2400W
• Max. Ausgangsleistung @ 2Ω: 1600W
• Maximale Ausgangsleistung bei 100 V: 2400 W
• Maximale Ausgangsleistung bei 70 V: 2000 W

Auxiliar-Ausgänge

• Anzahl der Hilfsausgänge: 2
• Anschlussart der Auxiliarausgänge: AUX1-2: 3-poliger Euroblock, symmetrisch

Digitale Ausgänge

• Anzahl der digitalen Ausgänge: 4
• Anschlussart der digitalen Ausgänge: Ethernet, verwaltet über Dante Controller

Signal

• Spannungsverstärkung: 28 bis 40 dBV; 30,2 bis 42,2 dBu
• Eingangsempfindlichkeit: -6 bis +6 dBV; -3,78 bis 8,2 dBu; 0,5 bis 2 Vrms
• Eingangsimpedanz: >24kΩ
• Maximaler Eingangspegel: +18 dBV; +20,2 dBu
• Frequenzgang: 15Hz-25kHz
• THD + Rauschen: < 0,1%; 0,015 Typ
• SNR: 95 dBA
• Crosstalk: >80 dB
• CMRR: >65 Typ
• Dämpfungsfaktor: >500

Elektrisch

• Spannungsversorgung: Universelles, geregeltes SMPS mit PFC
• AC-Netzanforderung: 100-240 V @ 50-60Hz (±10%)
• Leistungsfaktor-Korrektur: > 0,96
• AC-Netzanschluss: IEC C14 Eingang

Leistung & Wärme @230vac - 1/4 Leistung, @ 4ω

• Leistung: 848 W; 888 VA
• Stromaufnahme: 3,88 Arms
• Wärmeverlust: 214,1 kcal/h; 849,8 BTU/h

Leistung & Wärme @230vac - 1/8 Leistung, @ 4ω

• Leistung: 498 W; 536 VA
• Stromaufnahme: 2,33 Arms
• Wärmeverlust: 122,1 kcal/h; 484,6 BTU/h

Leistung & Wärme @230vac - Leerlauf

• Leistung: 72 W; 122 VA
• Stromaufnahme: 0,52 Arms
• Wärmeverlust: 61,9 kcal/h; 245,7 BTU/h

Leistung & Wärme @230vac - Schlafmodus

• Leistung: 4,1 W; 23,8 VA
• Stromaufnahme: 0,1 Arms
• Wärmeverlust: 3,5 kcal/h; 14 BTU/h

Leistung & Wärme @120vac - 1/4 Leistung, @ 4ω

• Leistung: 855 W; 865 VA
• Stromaufnahme: 7,37 Arms
• Wärmeverlust: 227,9 kcal/h; 904,4 BTU/h

Leistung & Wärme @120vac - 1/8 Leistung, @ 4ω

• Leistung: 483 W; 493 VA
• Stromaufnahme: 4,16 Arms
• Wärmeverlust: 115,2 kcal/h; 457,3 BTU/h

Leistung & Wärme @120vac - Leerlauf

• Leistung: 68 W; 89 VA
• Stromaufnahme: 0,75 Arms
• Wärmeverlust: 58,5 kcal/h; 232,1 BTU/h

Strom & Wärme @120vac - Schlafmodus

• Leistung: 3,6 W; 10,2 VA
• Stromaufnahme: 0,09 Arms
• Wärmeverlust: 3,1 kcal/h; 12,3 BTU/h

Technologies

• Amplification technology: Class D
• Energy saving: Auto standby function, programmable per channel, Sleep Mode funtion selectable
• Efficiency: 72%
• Cooling: Fan
• Maximum fan noise: 45 dB

Protections

• DC protection: Yes
• HF protection: Yes
• Short-circuit protection: Yes
• Clip limiter: Yes
• Long term limiter: Yes
• Thermal protection: Yes

Remote control connections

• ON / OFF: No
• GPIs: x4 GPIs (0-10V)
• GPOs: x4 NC / NO contacts
• External MUTE: Yes, contact

Local control

• Attenuators: Programmable Front panel knobs
• Output mode settings: Lo-Z/Hi-Z, 70V/100V, 4Ω/8Ω/2Ω, Output mode selection per channel
• RUN/SLEEP mode: Yes, front panel push-button
• Power ON/OFF: Yes, back panel switch

Connectivity

• Ethernet: Ethernet Base-Tx 10/100/1000Mb Auto X-Over
• DANTE Protocol: Dante 4x Tx / 4x Rx channels, Primary and secondary capability. RJ-45 ports
• Programing and control: Embedded web application

Monitoring

• Signal Present: SP LED (White) per channel
• Cliping: CLIP LED (Red) per channel
• Protect: PROT LED (Red) per channel
• Standby / Mute: STBY/MUTE LED (White) per channel
• Limit: LIMIT LED (Red) per unit
• Thermal: THERMAL LED (Red) per unit
• Dante: DANTE LED (White) per unit
• Data: DATA LED (White) per unit
• On: ON LED (White) per unit

Digital engine

• Processor: Quad core 64bits 1,5GHz

Audio converters

• Sampling rate: 48 kHz
• Resolution: 24 bit
• Dynamic range: 114 dB

Processing

• Digital processing: 32/64 bit
• Latency: 2,8 ms
• Inputs processing: Parametric EQ
• Outputs processing: Delay, Parametric EQ, Graphic EQ independent for every amp out and aux out, Limiters independent for every amp out, Smart VersaPower management
• Others: Preset management, Internal matrix, priority & backup signals managemnet, local & network groups, events management incl. calendar

Real-time clock

• Retention time: > 5 years
• Accuracy: ±1 minute / month
• Battery: VARTA CR2032 3V, 230mAh

Local storage

• Micro SD: SDXC
• Capacity: Up to 2TB
• File system: FAT16, FAT 32, VFAT (read/wirte), NTFS (read), Multi-partition up to 1
• Playable audio files: mp3, ogg, WAV, FLAC, AIFF
• Files analysis: 65354 playable folders, 65354 playable folders within each folder, 65354 playable files within each folder
• Folder hierarchy: Up to 8 containing the root directory
• Sorting: UNICODE, in alphabetical order, Up to 100 folders / files by folder, Folders/files over 100 sorted in the FAT order

Physical

• Operating temperature: Min: -10⁰C ; 14⁰F, Max: 50⁰C ; 122⁰F
• Operating humidity: 5 - 85% RH, non-condensing
• Storage temperature Min: -10⁰C ; 14⁰F, Max: 50⁰C ; 122⁰F
• Storage humidity: 5 - 85% RH, non-condensing
• Installation options: Rack 19" installation & desktop
• Included accessories: Mains cords, Euroblock Connectors (inputs /outputs), Desktop feet, rack 19" installation hardware
• Dimensions: 482.6 x 88 x 410 mm / 19 x 3.46 x 16.14 in. (WxHxD)
• Weight: 9.3 kg / 20.5 lb
• Shipping dimensions: 650 x 125 x 600 mm / 25.59 x 4.92 x 23.62 in.
• Shipping weight: 12.3 kg / 27.1 lb
