LYNX pro-audio GTX-20KD

LYNX pro-audio GTX-20KD

Die LYNX pro-audio GTX-20KD ist eine leistungsstarke 4-Kanal-Class-D-Endstufe für professionelle Touring-, Event- und Installationsanwendungen. Die Dante-Variante kombiniert bis zu 20.000 W Gesamtleistung mit einem integrierten 96-kHz-DSP, FIR-Filtertechnik und Power Control Management. Das kompakte 2-HE-Gehäuse ist für den professionellen Dauereinsatz ausgelegt.

4-Kanal-Class-D-Endstufe mit 20.000 W

Die GTX-20KD liefert bis zu 4 × 5.000 W an 2 bzw. 4 Ohm. An 8 Ohm stehen 4 × 2.500 W zur Verfügung. Bei Einzelkanalbetrieb sind bis zu 6.000 W an 4 Ohm möglich. Für 100-V-Installationen stehen bis zu 4 × 5.000 W zur Verfügung, bei 70 V bis zu 4 × 3.500 W. Ein Bridge-Betrieb ist beim GTX-20K nicht vorgesehen.

96-kHz-FIR-DSP

Der integrierte DSP arbeitet mit 96 kHz und 64-Bit-Verarbeitung. Die Signalverarbeitung bietet FIR- und IIR-Filter, Frequenzweichen bis 48 dB/Okt., Ausgangsdelays sowie RMS- und Peak-Limiter. Für individuelle FIR-Filter stehen bis zu 1.000 Taps zur Verfügung. Die minimale DSP-Prozesslatenz beträgt 0,85 ms.

Dante und Netzwerksteuerung

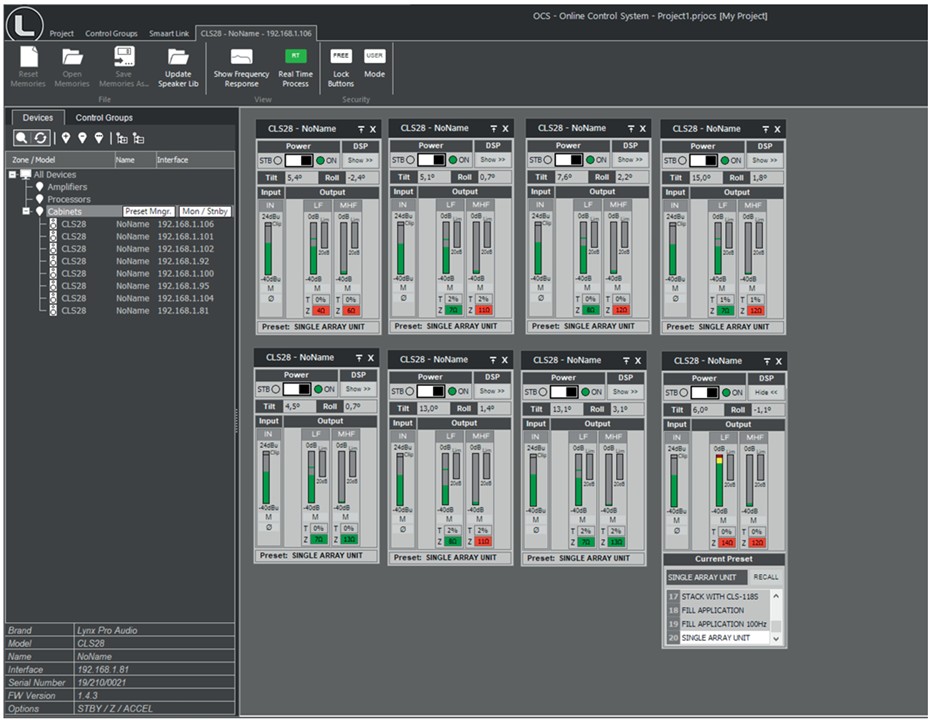

Die GTX-20KD ist mit der Dante-Netzwerkvariante der GTX-Serie ausgestattet und ermöglicht die digitale Audioübertragung über ein Dante-Netzwerk. Zwei Ethernet-Ports unterstützen Daisy-Chain-Verbindungen und die Netzwerksteuerung. Die DSP-Konfiguration kann über die OCS-Software und das integrierte 4,3-Zoll-IPS-Touchdisplay erfolgen.

Power Control Management

Das Power Control Management ermöglicht die flexible Verteilung der verfügbaren Verstärkerleistung auf die einzelnen Kanäle. Dadurch kann die Endstufe an unterschiedliche Lautsprechersysteme und Leistungsanforderungen angepasst werden.

Robustes 2-HE-Gehäuse

Das verstärkte Stahlgehäuse im 19-Zoll-Format benötigt 2 HE und ist für Touring und Festinstallationen ausgelegt. Schutzfunktionen überwachen unter anderem Überhitzung, Gleichspannung, Hochfrequenz, Kurzschluss, offene oder fehlangepasste Lasten sowie eine überlastete Stromversorgung.

Technische Highlights

• 4-Kanal-Class-D-Endstufe
• Dante-Netzwerkvariante
• 20.000 W Gesamtleistung
• 4 × 5.000 W an 2 Ohm
• 4 × 5.000 W an 4 Ohm
• 4 × 2.500 W an 8 Ohm
• Einzelkanal bis 6.000 W an 4 Ohm
• Hi-Z 100 V: 4 × 5.000 W
• Hi-Z 70 V: 4 × 3.500 W
• Kein Bridge-Betrieb
• 96-kHz / 64-Bit DSP
• FIR-DSP bis 1.000 Taps
• FIR- und IIR-Frequenzweichen bis 48 dB/Okt.
• 20 FIR-EQ-Filter pro Ausgang
• 12 IIR-EQ-Filter pro Ausgang
• RMS- und Peak-Limiter pro Kanal
• 0,85 ms minimale DSP-Prozesslatenz

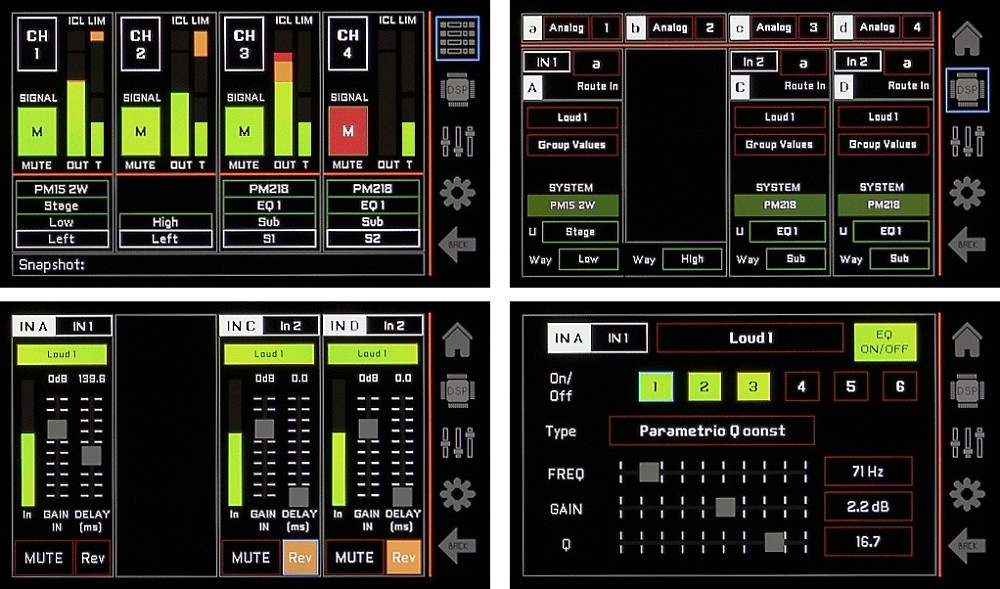

• 4,3-Zoll-IPS-Touchscreen
• Power Control Management
• 2 Ethernet-Ports
• USB 2.0 Typ B
• Max. Ausgangsspannung: 235 V Peak
• Max. Ausgangsstrom: 71 A Peak
• Signal-Rausch-Abstand: 115 dBA
• THD: < 0,05 %
• Betriebsspannung: 90–265 V AC
• Abmessungen: 483 × 88,9 × 355 mm
• 2 HE / 19-Zoll-Gehäuse
• Gewicht: 9 kg
