ALLEN & HEATH AHM-16

Rahmen 478615 nicht im Lieferumfang / Frame 478615 not includedIP4 is a simple programmable wallplate, giving the non-technical user convenient, easy control via 4 illuminated buttons.IP4 is compatible with Decora and MK Elements faceplates.Simple to UseIP4 is designed with the non-technical user in mind, and can control zone level, source selection, mutes, level adjustment, scene/preset recall, and more.Low MaintenanceThe IP4 automatically matches firmware with connected devices for easy install and system maintenance.Mix and MatchMultiple IP Controllers can be connected to an AHM system to provide control exactly where needed.Use IP controllers of different flavors to suit the needs of your end users, even letting one controller change what other controllers are doing to reflect changes in the space.ConnectIP4 interfaces with the AHM system via standard TCP/IP Network connections and can be networked with other controllers, computers and third party devices using a standard Ethernet infrastructure.ConfigureIP4’s controls and functions are configured using AHM System Manager.

SQ Dante 32×32 provides any SQ / SQ+ mixer or AHM processor with a full 32×32 channel, 96kHz or 48kHz interface to a Dante network.Expand Your System With DanteAn SQ or AHM unit fitted with the Dante option card can seamlessly connect to DT expanders, wireless systems, amplifiers, preamps and any other devices on your Dante network, making full use of high-resolution 96kHz audio.The SQ Dante card can be switched between 96kHz or 48kHz to accommodate Dante networks running at either sample rate. In addition to facilitating system integration, the card also enables digital splits and affordable multitrack recording direct to a computer.Add Dante to AHM Matrix ProcessorsThe SQ Dante 32×32 card is the perfect partner to the AHM-32 and AHM-16 Audio Matrix Processors.As well as making it easy to integrate AHM processors into existing Dante networks, it also enables use of our Dante enabled expanders, including the compact and portable DT22, DT02 and DT20, the wallmountable DT164-W, and the DT168 stagebox.

SQ SLink bietet die Möglichkeit, jedem SQ- oder AHM-Mixer einen intelligenten SLink-Port hinzuzufügen.Für SQBei SQ läuft die Optionskarte unabhängig vom integrierten SLink-Port, sodass zwei verschiedene Allen & Heath-Protokolle gleichzeitig in einem System verwendet werden können. Mit zwei SLink-Ports ist es jetzt möglich, einen SQ mit jedem ME-Personal-Monitoring-System, DX-, GX- oder dSnake-Expander zu kombinieren.Jede mit einer SLink-Karte ausgestattete SQ-Konsole kann auch direkt an ein Qu-, SQ-, Avantis- oder dLive-System angeschlossen werden, wodurch FOH-/Monitor-Splits, Broadcast-Feeds und mehr ermöglicht werden.Für AHMDie SQ SLink-Karte bietet AHM-16- und AHM-32-Prozessoren Zugriff auf die Everything I/O-Reihe von Audio-Expandern und fügt AHM-64 weitere I/O-Funktionen hinzu.Auf AHM-64 läuft die Optionskarte unabhängig vom integrierten SLink-Port, sodass zwei verschiedene Allen & Heath-Protokolle gleichzeitig in einem System verwendet werden können.

Rahmen 465432 nicht im Lieferumfang / Frame 465432 not includedWall or plinth mountedEU versionwhiteCompatible with Decora and MK Elements faceplatesInterface with dLive, Avantis and AHM-64 systems via TCP/IPDual function push & Turn rotary encoderLCD DisplayPowered via PoEThe remote controller shall be of a fixed installation type with 1 rotary encoder and 1 LCD display. The rotary encoder shall be dual function with the second function being accessed via a push and turn action. There shall be a fast Ethernet connection via an RJ45 connector. Connection of the controller shall be direct to the dLive Mixrack/Surface, Avantis mixer or AHM-64 Matrix Processor via standard Cat5 data infrastructure. Alternatively, it shall be capable of multiple parallel connections using an Ethernet switch. Configuration and programming of the controller shall be via AHM System Manager or dLive Director Software (PC or Mac), or via an Avantis mixer or dLive Surface. The controller shall be powered by the Cat5 control cable via aPoE enabled device. The controller shall be compatible with both PoE standards 802.3af (15.4W at source) and 802.3at (30W at source). The maximum power consumption of the controller shall be 2.5W. The remote controller shall be used wall/plinth mounted with multiple options to suit varying pattress box standards. These options shall include compatibility with Decora and Mk Elements faceplates when integrating with varying architectural finishes. Recommended operating temperature for the controller shall be 0 to 35 degrees Celsius.The controller shall be the Allen & Heath IP1. Dimensions and Weights Width x Depth x Height x Weight IP1 - EU 50 x 32 x 50 mm (2" x 1.3" x 2") x 70g (2.5 ounces)

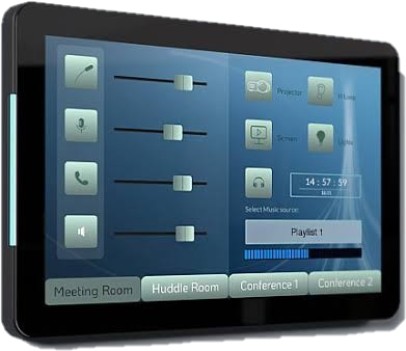

Powered by the Allen & Heath Custom Control app, CC-7 and CC-10 are control touch panels for desktop or wall mount use. They can operate as fixed control devices or complementing a BYOD solution. From simple music source selection to level control, preset recall or paging, they offer an alternative to our range of IP remote controllers for applications where a touchscreen interface is preferred.Easy to MountCC-7 and CC-10 have threaded inserts for standard VESA 75x75mm mounting, and optional desktop stand and wall/glass mount brackets are available.Power UpBoth models can be powered via a 12V DC PSU or via PoE for a neater install.Safe & SecureRunning Custom Control in kiosk mode, the app prevents unauthorised operation, securing the settings of the panel. The installer, integrator or system admin can exit the app to change the touch panel settings such as IP address or brightness, or to update the software.Multiple User InterfacesThe integrator can freely design multiple user interfaces, tailored to different user levels and/or device types. For example, a bartender can be presented with a simple phone interface, while the AV operator can access uncluttered levels and routing on their tablet, but more comprehensive control when using their laptop.

Rahmen 478615 nicht im Lieferumfang / Frame 478615 not includedWall or plinth mountedEU versionblackCompatible with Decora and MK Elements faceplatesInterface with dLive, Avantis and AHM-64 systems via TCP/IPDual function push & Turn rotary encoderLCD DisplayPowered via PoEThe remote controller shall be of a fixed installation type with 1 rotary encoder and 1 LCD display. The rotary encoder shall be dual function with the second function being accessed via a push and turn action. There shall be a fast Ethernet connection via an RJ45 connector. Connection of the controller shall be direct to the dLive Mixrack/Surface, Avantis mixer or AHM-64 Matrix Processor via standard Cat5 data infrastructure. Alternatively, it shall be capable of multiple parallel connections using an Ethernet switch. Configuration and programming of the controller shall be via AHM System Manager or dLive Director Software (PC or Mac), or via an Avantis mixer or dLive Surface. The controller shall be powered by the Cat5 control cable via aPoE enabled device. The controller shall be compatible with both PoE standards 802.3af (15.4W at source) and 802.3at (30W at source). The maximum power consumption of the controller shall be 2.5W. The remote controller shall be used wall/plinth mounted with multiple options to suit varying pattress box standards. These options shall include compatibility with Decora and Mk Elements faceplates when integrating with varying architectural finishes. Recommended operating temperature for the controller shall be 0 to 35 degrees Celsius.The controller shall be the Allen & Heath IP1. Dimensions and Weights Width x Depth x Height x Weight IP1 - EU 50 x 32 x 50 mm (2" x 1.3" x 2") x 70g (2.5 ounces)

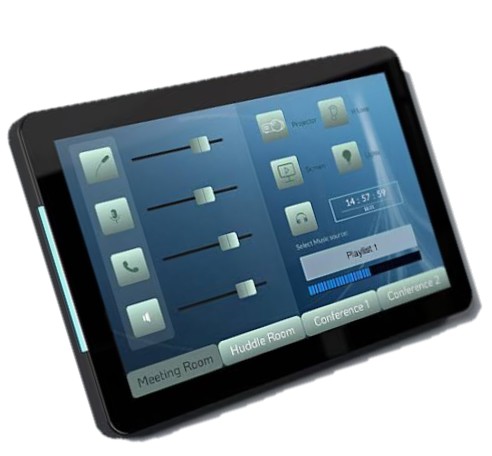

Powered by the Allen & Heath Custom Control app, CC-7 and CC-10 are control touch panels for desktop or wall mount use. They can operate as fixed control devices or complementing a BYOD solution. From simple music source selection to level control, preset recall or paging, they offer an alternative to our range of IP remote controllers for applications where a touchscreen interface is preferred.Easy to MountCC-7 and CC-10 have threaded inserts for standard VESA 75x75mm mounting, and optional desktop stand and wall/glass mount brackets are available.Power UpBoth models can be powered via a 12V DC PSU or via PoE for a neater install.Safe & SecureRunning Custom Control in kiosk mode, the app prevents unauthorised operation, securing the settings of the panel. The installer, integrator or system admin can exit the app to change the touch panel settings such as IP address or brightness, or to update the software.Multiple User InterfacesThe integrator can freely design multiple user interfaces, tailored to different user levels and/or device types. For example, a bartender can be presented with a simple phone interface, while the AV operator can access uncluttered levels and routing on their tablet, but more comprehensive control when using their laptop.

Rahmen 465432nicht im Lieferumfang / Frame 465432 not included IP4 is a simple programmable wallplate, giving the non-technical user convenient, easy control via 4 illuminated buttons.IP4 is compatible with Decora and MK Elements faceplates. Simple to UseIP4 is designed with the non-technical user in mind, and can control zone level, source selection, mutes, level adjustment, scene/preset recall, and more.Low MaintenanceThe IP4 automatically matches firmware with connected devices for easy install and system maintenance.Mix and MatchMultiple IP Controllers can be connected to an AHM system to provide control exactly where needed.Use IP controllers of different flavors to suit the needs of your end users, even letting one controller change what other controllers are doing to reflect changes in the space.ConnectIP4 interfaces with the AHM system via standard TCP/IP Network connections and can be networked with other controllers, computers and third party devices using a standard Ethernet infrastructure.ConfigureIP4’s controls and functions are configured using AHM System Manager.

The DX88 provides 8 inputs and 8 outputs on Phoenix / Euroblock connectors for fixed installations and is an easy way to add local or remote expansion to AHM Audio Matrix Processors.8 Ins + OutsEight mic/line inputs with +60dB of gain, phantom power and -20dB pad, and eight line outputs, all on Phoenix/Euroblock connectors.RackmountableA rackmount kit is available for installing two DX88 expanders together. DX88 can also be installed alongside a GPIO or DX Hub with an additional kit.Cascade ModeCascade mode allows daisy-chaining of up to 2 DX Expanders on each DX port.Plug-and-PlayNo configuration required, just connect to your mixer and you’re ready to go. Firmware updates are handled automatically by the mixer.Easily Add Phoenix / Euroblock Inputs and Outputs via a DX ConnectionDX88 is a 96kHz DX expander enabling convenient placement of 8 mic/line inputs and 8 line outputs – via standard Phoenix / Euroblock connectors – wherever you need to get additional analogue audio in and out of a fixed install.Put It Where You Need ItThe DX88-P can be placed up to 100m away from the mixer for maximum flexibility of positioning.The expander connects via a single Cat5e cable to the mixer or upstream DX Expander via the DX A port. A second RJ45 port, DX B, is provided for daisy-chaining to a downstream DX Expander for additional remote I/O.Rack Mount KitAn optional rack mount kit is available for installation of up to two DX88-P units in a 1U 19″ slot to interface with analogue equipment such as an AV switcher.The DX88-P can also be rack mounted alongside a DX Hub or GPIO module by combining the optional rack kit with the DX Hub / GPIO rack kit.

Allen & Heath IP6 Remote ControllerDas Allen & Heath IP6 ist ein kompakter, netzwerkbasierter Remote Controller für die Steuerung von dLive-, Avantis- und AHM-Systemen. Die Verbindung erfolgt über eine standardisierte TCP/IP-Ethernet-Infrastruktur, wodurch sich der Controller flexibel in bestehende Audio- und Gebäudenetzwerke integrieren lässt.Mit sechs Push-and-Turn-Drehgebern, zwölf programmierbaren RGB-Tasten und sechs Farb-LCD-Anzeigen bietet das IP6 eine übersichtliche und individuell konfigurierbare Bedienoberfläche. Die Funktionen und Belegungen werden über die jeweilige Systemsoftware programmiert und können an unterschiedliche Anwendungen angepasst werden.Flexible SteuerungDie sechs Drehgeber können zur Steuerung unterschiedlicher Parameter von Eingangs- und Ausgangskanälen eingesetzt werden. Die zwölf hintergrundbeleuchteten SoftKeys lassen sich individuell mit Funktionen wie Send-Pegel, Crosspoint On/Off, PAFL, Mute, Szenen- oder Preset-Abruf, Tap Tempo und Talkback belegen.Über die sechs Farb-LCDs werden Kanalinformationen und die jeweils zugewiesenen Funktionen übersichtlich dargestellt. Durch die sechs Ebenen lässt sich der Funktionsumfang des Controllers zusätzlich erweitern.AnwendungenDas IP6 eignet sich sowohl für professionelle Audioanwendungen als auch für Festinstallationen. In dLive-Systemen kann es beispielsweise zur Steuerung von Monitor-Mixen, Send-Pegeln, Panning und Kanalzuweisungen eingesetzt werden.Für Installationen kann der Controller auf die für den jeweiligen Bediener erforderlichen Funktionen reduziert und entsprechend programmiert werden. Die Konfiguration wird dabei über die dLive-, Avantis- oder AHM-Systemsoftware vorgenommen.Netzwerk und StromversorgungDie Verbindung erfolgt über einen Fast-Ethernet-Anschluss mit verriegelbarer Neutrik EtherCon-Buchse. Die maximale Kabellänge beträgt 100 m bei Verwendung geeigneter geschirmter CAT5- oder höherwertiger Netzwerkkabel.Das IP6 kann entweder über das mitgelieferte 12-V-Netzteil oder über PoE nach IEEE 802.3af mit Strom versorgt werden. Dadurch ist insbesondere bei Festinstallationen eine Stromversorgung über die vorhandene Netzwerkverkabelung möglich.Flexible MontageDas IP6 kann freistehend auf einer Oberfläche eingesetzt oder über das integrierte 3/8-Zoll-Gewinde an einem Mikrofonstativ montiert werden. Zusätzlich ist eine Montage in Podesten, Rednerpulten oder Möbeln möglich.Für mobile und Monitoranwendungen stehen optionale Montagekomponenten wie eine Mikrofonständerhalterung und ein Kopfhörerhalter zur Verfügung.Technische HighlightsNetzwerkbasierter Remote ControllerKompatibel mit dLive, Avantis und AHM6 Push-and-Turn-Drehgeber12 programmierbare RGB-SoftKeys6 Farb-LCD-Anzeigen6 konfigurierbare EbenenIndividuell programmierbare FunktionenFast-Ethernet-NetzwerkanschlussVerriegelbare Neutrik EtherCon-BuchsePoE nach IEEE 802.3afAlternativ 12-V-NetzteilMaximale Netzwerk-Kabellänge: 100 mFreistehende Nutzung möglichIntegriertes 3/8-Zoll-Gewinde für MikrofonstativeFür Podest-, Pult- und Möbelmontage geeignetAbmessungen: 227 × 150 × 55 mmGewicht: 1,5 kg

AR84 is an 8 XLR input, 4 XLR output AudioRack, compatible with Qu, Avantis and SQ mixers, and with AHM audio matrix processors.8 Mic Preamps+60dB of gain with -20dB pad for line level sources.4 Line OutsBalanced, relay protected line outputs on XLR.Plug-and-PlayNo configuration required, just connect to your mixer and you’re ready to go. Firmware updates are handled automatically by the mixer.Put It Where You Need ItThe AR84 can be placed up to 100m away from the mixer for maximum flexibility of positioning, and is fitted with rack ears for installation in a 1U 19″ rack space. The AR84 connects over a single Cat5 cable to the mixer or upstream Expander.

The DX164-W is a wall mountable expander that adds remote I/O to a dLive, Avantis, SQ and Qu* mixers, or to AHM audio matrix processors.16 Mic Preamps+60dB of gain, Phantom Power indicators and -20dB pad for line level sources.4 Line OutsBalanced, relay protected line outputs on XLR.Redundant and Cascade ModesRedundant mode supports dual-cable connection to compatible hardware. Cascade mode allows daisy-chaining of up to 2 DX Expanders on each DX port.Plug-and-PlayNo configuration required, just connect to your mixer and you’re ready to go. Firmware updates are handled automatically by the mixer.Wall or Floor MountThe reversible mounting frame allows for in-wall or on-wall mounting. With custom brackets, the unit can be fitted in a standard NEMA box, or mounted in a floor pocket for stage use.Put It Where You Need ItThe DX164-W can be placed up to 100m away from the mixer for maximum flexibility of positioning. The expander connects via a single Cat5e cable to the mixer or upstream DX Expander via a secure EtherCon port. A second locking EtherCon port is provided for redundant connection to compatible hardware, or for daisy-chaining to a downstream DX Expander for additional remote I/O.Flexible Power OptionsThe IEC mains power inlet can be replaced with a gland module and screw terminals for fixed installation, and a DC 12V backup input is also provided.*96kHz Qu models only

Allen & Heath IP8 Remote ControllerDer Allen & Heath IP8 ist ein netzwerkbasierter Remote Controller mit 8 motorisierten Fadern zur Steuerung von Pegeln, Sends und Panning in dLive-, Avantis- und AHM-Systemen. Die Konfiguration erfolgt über die jeweilige Systemsoftware und ermöglicht eine flexible Anpassung an Live-, Installations- und Personal-Monitoring-Anwendungen.Motorisierte Fader und SoftKeysDie acht motorisierten Fader sind frei zuweisbar und können einzeln oder als vertikaler Bedienbereich konfiguriert werden. Über 6 Layer stehen insgesamt bis zu 48 individuell steuerbare Kanäle zur Verfügung.Der IP8 verfügt über 23 frei belegbare, hintergrundbeleuchtete SoftKeys sowie 8 Farb-LCD-Anzeigen. Die Tasten können beispielsweise für Mute, PAFL, Szenenaufruf, Talkback, Tap Tempo oder weitere Steuerfunktionen verwendet werden.Netzwerk und SystemintegrationDie Anbindung erfolgt über eine TCP/IP-Ethernet-Verbindung. Der IP8 kann direkt mit einem dLive MixRack, einer dLive Surface, einem Avantis Mixer oder einem AHM-System verbunden und über eine vorhandene Ethernet-Infrastruktur mit weiteren Controllern und Geräten vernetzt werden.Mehrere IP8 Controller können über einen Standard-Ethernet-Switch parallel betrieben werden. Die Programmierung erfolgt über AHM System Manager, dLive Director bzw. Avantis Director oder direkt über die entsprechende Mischoberfläche.Flexible EinsatzmöglichkeitenDer IP8 eignet sich als zusätzliche Bedienoberfläche für Masterpegel, FX-Sends und Returns, als Fader-Erweiterung einer dLive oder Avantis Oberfläche sowie für Installationen mit definiertem Bedienumfang.Auch für Personal Monitoring kann der IP8 eingesetzt werden, beispielsweise zur Steuerung von Send-Pegeln und Kanalzuweisungen eines Monitor-Mixes.Montage und StromversorgungDer Controller kann freistehend verwendet oder fest in ein Möbel, Podest oder eine Konsole integriert werden. Für die Stromversorgung stehen ein mitgeliefertes 12-V-Netzteil sowie PoE+ über Ethernet zur Verfügung. Für PoE+ wird der Standard IEEE 802.3at benötigt.Technische Highlights8 motorisierte Fader23 frei belegbare SoftKeys8 Farb-LCD-Anzeigen6 LayerBis zu 48 steuerbare KanäleFrei zuweisbare FaderfunktionenTCP/IP-Ethernet-AnbindungKompatibel mit Allen & Heath dLive, Avantis und AHMPoE+ oder externes 12-V-NetzteilFreistehende oder feste MontageMehrere IP8 Controller über Ethernet-Switch betreibbarGeeignet für Live, Installation und Personal Monitoring

SQ Waves provides any SQ / SQ+ or AHM with a 64×64, 96kHz or 48kHz interface to a Waves SoundGrid network using the I/O Port.Recording, Effects and MoreEngineers or installers can now fit the Waves card to any SQ or AHM for Waves plugin processing, multitrack recording (at 96kHz or 48kHz), virtual soundcheck and audio distribution applications.
