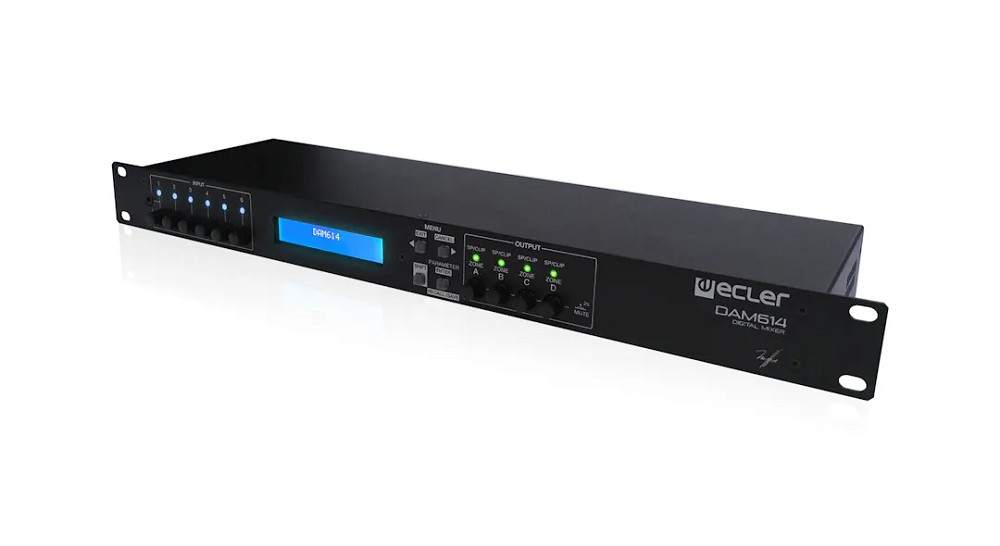

ECLER DAM614 Installationsmixer, 4 Kanäle, 19'', 1HE, 4-Kanal Rackmixer, IN: 2x Stereo / 4x Mic/Line

DAM614 ist ein Audio-Digitalmixer, der basierend auf dem Vorgängergerät DAM514 entwickelt wurde und viele Verbesserungen und neue Funktionen bietet. Dank dieser Eigenschaften ist dieser Mixer die perfekte Wahl für zwei unterschiedliche Anwenderprofile: Anwender analoger und traditioneller Audio-Geräte und diejenigen, die die digitale Welt bevorzugen. Für beide Fälle bietet das DAM614 einen außergewöhnlichen Leistungsumfang. Es umfasst 6 Audioeingänge und 4 Audioausgänge, Frontpanel-Bedienelemente für Ein- und Ausgangspegelregelung, DSP-Verarbeitung, RS-232-Anschluss und 4 Remote-Steueranschlüsse (0-10 V DC) Die 4 Ausgänge können als unabhängige Monobereiche oder gekoppelte Stereobereiche verwendet werden. Was die Eingänge Betrifft, handelt es sich bei den ersten 2 Eingängen um Stereo-Line-Eingänge und bei den Eingängen 3, 4, 5 und 6 um MIC/LINE, die separat (Mono) oder als gekoppelte Stereoeingänge verwendet werden können.

Features

• 2 Stereo-Line-Eingänge, RCA-Anschlüsse
• 4 MIC/LINE-Eingänge (symmetrisch), Euroblock-Anschlüsse. Konfigurierbar für den separaten (Mono) oder gekoppelten
• Betrieb, um als 3. und/oder 4. Stereo-Eingang verwendet zu werden
• 4 symmetrische Audioausgänge, Euroblock-Anschlüsse: alle Ausgänge können im Einzelmodus (Monobereich) oder
• aneinander gekoppelt als Stereobereich verwendet werden (A&B / C&D).
• DSP @ 24 Bit / 48kHz
• Frontpanel-LCD-Display, 2x20 Zeichen und 10 Frontpanel-LED-Anzeigen (für alle Eingänge und Ausgänge)
• 6 digitale Frontpanel-Eingangsregler (einer pro Eingang)
• 4 digitale Frontpanel-Ausgangsregler (einer pro Ausgang)
• 4 Frontpanel-Tasten für Parametereinstellungen und Menüführung
• 4 Remote-Ports (0-10 V DC), ermöglicht Ein- und Ausgangslautstärkeregelung, Quellenauswahl, Abruf von Einstellungen
• usw. – Verwendung der WPm Wandpanels
• PAGER-Port für Echtzeit-Sprach-Paging mithilfe einer MPAGE4-Konsole
• MUTE-Anschluss für eine oder mehrere Zonen und Stummschaltung über externe Kontaktschließung
• RS-232-Schnittstelle mit kostenloser EclerCOMM-Anwendung (http://www.ecler.com/en/products/ software.html) und
• CA-NET-Protokoll-Kompatibilität (Drittanbieterintegration)
• Funktionsweise:
• Unabhängige Pegelregler für alle Ein- und Ausgänge
• Unabhängige Mixer für alle Ausgangsbereiche: für die 4 verfügbaren Ausgänge können andere Eingangs- und
• Pegelkombinationen (Mix) eingestellt werden
• Unabhängige 3-Band-Klangregelung (BASS-MID-TREBLE) für alle Eingänge
• Alle Ausgänge verfügen über abstimmbare Filter
• Unabhängiger 10-Band-Grafik-EQ für jeden Ausgang
• Unabhängiger und einstellbarer Hochpassfilter für MIC/LINE-Eingänge
• 2 stufige Prioritätenfunktion PAGER / DUCKER (Notfall, Paging, Nachrichtenmitteilung usw.), Ansteuerung über MIC/
• LINE-Eingänge:
• Unabhängige Noise-Gate-Funktion für MIC/LINE-Eingänge
• Unabhängige Rückkopplungsunterdrückungsfunktion (Rückkopplungsschleifen oder Larssen-Effekt) für MIC/LINEEingänge
• Einstellbare Verzögerungszeit für 2 Ausgänge
• System-Templates zur Erstellung neuer Benutzerkonfigurationen.
• 20 Benutzereinstellungen und System-Templates zur Erstellung neuer Benutzerkonfigurationen
• Drei passwortgeschützte Frontpanel-Sperrmodi

Technische Daten

Input 1, 2 (LINE)

• Sensitivity: 0 / -6dBV Internal jumper adjust. 0dBV factory default
• Input impedance: ›13k
• Input connector: RCA female

Input 3, 4, 5, 6 (MIC)

• Sensitivity: -20 / -50dBV External potentiometer adjust
• Input impedance: ›24k electronically balanced
• CMRR: ›55dB (20Hz ÷ 20kHz)
• Input connector: Terminal block (Symmetrical)

Input 3, 4, 5, 6 (LINE)

• Sensitivity: 0 / -6dBV Internal jumper adjust. 0dBV factory default
• Input impedance: ›24k electronically balanced
• CMRR: ›55dB (20Hz ÷ 20kHz)
• Input connector: Terminal block (Symmetrical)

Zone Outputs

• Nominal output level: 0dBV
• Output impedance: 300Ω electronically balanced
• Output connector: Terminal block (Symmetrical)

Input EQ

• Type: Baxandall 3 ways EQ

INPUT EQ

• Gain: -10dB ~ +10dB in 0.1dB steps
• Frequency: Low 200Hz Mid 1kHz High 6.3kHz

Input 3, 4, 5, 6 Talkover

• Type: Assignable to any output zone. 2 priority levels
• Modes: Ducker / Pager (only input 6)
• Threshold: -80 / +12dBV
• Depth: 0 ~ 80dB
• Attack time: 5 ~ 2000ms
• Hold Time: 10 ~ 3000ms
• Release time: 50 ~ 3000ms
• Chime (only input 6): ON / OFF. Variable volume. Two different melodies

Input 3, 4, 5, 6 Noise Gate

• Threshold: -80 / +12dBV
• Depth: 0 ~ 80dB
• Attack time: 0.1 ~ 500ms
• Hold Time: 10 ~ 3000ms
• Release time: 10 ~ 1000ms

Input 3, 4, 5, 6 Other Options

• Feedback suppressor: Frequency shifter type
• High pass filter (hum & pop suppressor): 50 ~ 150 Hz 12dB/oct Butterworth

Zone Output EQ

• Type: 10 band EQ
• Filters: Adaptable Q to achieve maximum flat response
• Gain: -10dB ~ +10dB step 0.1dB
• Frequencies: 31, 63, 125, 250, 500, 1k, 2k, 4k, 8k, 16k Hz

Zone Output Crossover Filters

• Type: Low & High Pass Butterworth 12 dB/oct
• Frequency: 20Hz ÷ 20kHz

Zone Output Compressor

• Threshold: -36 / +12dBV
• Ratio: 1:1 ~ 1:inf (LIMITER)
• Knee: Hard / Soft
• Attack time: 0.1 ~ 500ms
• Release time: 10 ~ 1000ms
• Make-up gain: 0dB ~ +10dB

Zone Output Delay

• Delay Time: 10 ~ 1000ms (10 ~ 343,4m)
• Units: Milliseconds, seconds, centimeters, meters

External Mute

• Configuration: Normally open. Assignable to any output zone

Remote Controls

• Remote type: WPmVOL-SR. Up to 4 remotes
• Configuration: Input volume, Zone volume, Input selector, Preset selector, Matrix Volume

General

• A/D & D/A: 24bit / 48kHz
• Frequency Response: ‹10Hz ~ 20kHz (+0dB / -0.5dB)
• Output Noise Floor (FFT): ›110dB (from 20Hz to 20kHz)
• THD + Noise: ‹ 0.0058% (1kHz, 1Vrms)
• Crosstalk: ›90dB, 20Hz ÷ 20kHz
• Mains: 90÷264VAC 50/60Hz
• Power consumption: 20VA
• Maße (WxHxD): 482.6 x 44 x 120 mm
• Gewicht: 2 kg
