CATCORE LS X4S-S4 Anschlussblende 4-Kanal mit Netzwerkeingängen und festen Kabelanschlüssen Anschlusspanel für Vierkanal-Endstufen, zwei zusätzliche Netzwerkbuchsen und Leerfeld.  CatCore in/out, 4x XLR analog in, Lautsprecherausgänge über 4x Speakon (1+2 / 2 / 3+4 / 4). Blindbohrung für individuell bestückbare Zusatzbuchse oder Zugentlastung. Rückseitig feste Kabelpeitschen in verschiedenen Konfigurationen zum direkten Anschluss an die Endstufe. Lieferung als „Plug & Play“ Lösung.  2x Speakon 4pol über je 4x 2,5mm² / 4x XLR Kabellänge ca. 50cmBesonderheiten und Einsatzmöglichkeiten: Kompakte Lösung für einzelne Vierkanal-VerstärkerAlle relevanten Anschlüsse auf der Front zugänglichZusätzlich parallele Signalausgänge über CatCore zur Anbindung weiterer Endstufen Frei konfigurierbarerLeerplatz für D-Serie Buchse oder M25 KabelverschraubungVorverkabelt als Plug&Play LösungSehr geringe Bautiefe und  Gewicht Technische Daten: Abmessungen: (L x B x H):  483 x 120 (zzgl. Kabeln) x 44 mm Gewicht:   1,3 - 1,6 kg

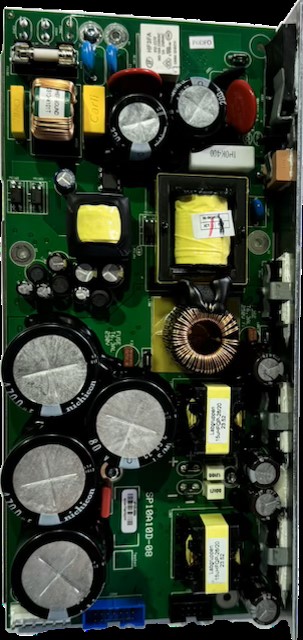

Das LAB.GRUPPEN IPD 1200 Sub Assembly Power Supply ist eine interne Netzteil-/Stromversorgungsbaugruppe für die professionelle Endstufe LAB.GRUPPEN IPD 1200. Das Ersatzteil ist für Service, Reparatur und Instandsetzung der Endstufe vorgesehen und ermöglicht den Austausch einer defekten oder beschädigten Stromversorgung.Die IPD 1200 verfügt über ein universelles Schaltnetzteil für einen Netzspannungsbereich von 100–240 V AC bei 50/60 Hz. Die Stromversorgung ist Bestandteil des kompakten 1-HE-Verstärkerkonzepts und versorgt sowohl die Verstärkersektion als auch DSP-, Steuerungs- und Netzwerkkomponenten. Das Power Supply Sub Assembly eignet sich insbesondere zur Reparatur von IPD-1200-Endstufen mit Fehlern in der Spannungsversorgung, beispielsweise wenn das Gerät nicht mehr startet, sich unerwartet abschaltet oder ein Defekt der internen PSU festgestellt wurde.Technische Daten: Hersteller LAB.GRUPPEN, Ersatzteilart Sub Assembly / Power Supply, geeignet für LAB.GRUPPEN IPD 1200, universelle Netzspannungsversorgung 100–240 V AC, 50/60 Hz. Der IPD 1200 ist eine zweikanalige Endstufe mit einer maximalen Gesamt-Ausgangsleistung von 1.200 W bzw. 2 × 600 W an 4 Ohm. Maße und Gewicht: Für die einzelne Power-Supply-Baugruppe konnte ich keine belastbaren Herstellerangaben zu Abmessungen und Gewicht finden. Die komplette IPD 1200 misst etwa 44 × 483 × 336 mm (H × B × T) und wiegt rund 5,2 kg; diese Werte beziehen sich ausdrücklich auf die komplette Endstufe und nicht auf das Ersatznetzteil. Hinweis: Bei diesem Artikel handelt es sich um ein internes Service-Ersatzteil. Da bei der Montage Arbeiten im Bereich der Netzspannungsversorgung erforderlich sind, sollte der Austausch ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen.

Das LAB.GRUPPEN IPD 2400 Power Supply; SMPS; Common ist die interne Schaltnetzteil-Baugruppe (SMPS) für die professionelle Endstufe LAB.GRUPPEN IPD 2400. Sie ist als originales Service- und Ersatzteil für die Reparatur bzw. Instandsetzung der Stromversorgung vorgesehen.Die Ersatzteilbaugruppe wird unter der aktuellen Teilenummer Q04-DNW00-17000 geführt. Als weitere bzw. ältere Bezeichnung findet sich EC39-00284-000. Die Ersatzteilbeschreibung lautet „Sub Assembly; P0DNW; Power Supply; SMPS; Common“. Laut Ersatzteildokumentation ersetzt die aktuelle Baugruppe frühere Revisionen des SP10A10D-Netzteils. Das Schaltnetzteil übernimmt die komplette interne Energieversorgung der IPD 2400 und ist für deren leistungsstarke zweikanalige Class-D-Endstufentechnik ausgelegt. Die IPD 2400 erreicht eine Gesamtleistung von bis zu 2.400 Watt beziehungsweise 2 × 1.200 Watt an 4 Ohm. Die IPD-Serie arbeitet mit einem Universalnetzteil für 100–240 V AC bei 50/60 Hz, wodurch die Endstufe für unterschiedliche internationale Netzspannungen geeignet ist. Das Ersatznetzteil eignet sich insbesondere für die Instandsetzung einer IPD 2400 bei Ausfall der Stromversorgung, Startproblemen oder einem diagnostizierten Defekt der PSU-/SMPS-Baugruppe.Technische Daten: Hersteller LAB.GRUPPEN / Music Tribe, Ersatzteilart Power Supply / SMPS Sub Assembly, aktuelle Teilenummer Q04-DNW00-17000, ältere/alternative Teilenummer EC39-00284-000, passend für LAB.GRUPPEN IPD 2400, Netzspannungsbereich des IPD-Systems 100–240 V AC, 50/60 Hz. Eine aktuelle Ersatzteilquelle gibt für die Baugruppe ein Gewicht von etwa 0,14 kg an. Maße: Für die einzelne Netzteilbaugruppe sind keine verlässlichen Herstellerangaben zu den Außenmaßen veröffentlicht. Gewicht: ca. 0,14 kg laut Ersatzteildatenbank. Das LAB.GRUPPEN ET IPD 2400 Power Supply; SMPS; Common ist damit die passende Ersatzbaugruppe für Servicewerkstätten, Veranstaltungstechnik-Unternehmen und professionelle Anwender, die eine IPD 2400 fachgerecht instand setzen möchten. Aufgrund der netzspannungsführenden Bauteile sollte der Einbau ausschließlich durch qualifiziertes Fachpersonal erfolgen.
