Die Helix-Dom-Antenne ermöglicht eine unvergleichlich unterbrechungsfreie Funkübertragung für mehrkanalige Funksysteme, In-Ear- und Interkom-Systeme. Für den gesamten UHF Bereich (460-900 MHz).Die HA-8091 Helix-Dom-Antenne ermöglicht eine unvergleichlich unterbrechungsfreie Funkübertragung für mehrkanalige Funksysteme, In-Ear- und Interkom-Systeme. Helix-Dom-Antennen sind Teil einer neuen Generation von Antennen, die sich durch Breitbandigkeit, höhere Reichweite und Zuverlässigkeit und damit größter Flexibilität gegenüber anderen Antennen auszeichnen. Anders als herkömmliche Stabantennen zum Aufstecken, welche das Funksignal in eine Richtung polarisiert abstrahlen und empfangen, verfügt die Helix-Antenne über eine zirkulare Polarisation, welche das Risiko von Dropouts stark reduziert. Durch die Richtwirkung und dem daraus resultierenden hohen Antennengewinn in Senderichtung bekommt man höchste Reichweite und beste Signalstabilität.Typisch für Antennen im Musikbereich, ob für In-Ear-Systeme oder Funk-Mikrofone, sind meist ¼-Lambda Stabantennen mit einer festen Polarisation. Jede Bewegung des Funksystems und damit auch der Sende- bzw. Empfängerantenne kann zu einer Verschiebung der Polarisation führen, welche leicht Funkaussetze verursacht. Bei der HA-8091 rotiert die Polarisierung des Funksignals um 360° und eliminiert damit den Polarisierungseffekt von Stabantennen. Dadurch liefert das Funksystem störungsfreien Empfang für die Musiker unabhängig von deren Bewegung und wo sie sich auf der Bühne befinden.Dies macht die HA-8091 Helix-Dom-Antenne zu einem besonders nützlichen Tool auf großen Veranstaltungen bei denen es nahezu unmöglich ist, die Ausrichtung der Sende- und Empfängerantenne des Funksystems zu kontrollieren. Die HA-8091 kann sowohl als Sende- und als Empfängerantenne genutzt werden und eignet sich durch den engen Abstrahlwinkel auch als Antenne für Richt-Funk-Strecken.
Der MXCWAPT Access Point Transceiver übernimmt Audio-Routing, Frequenzmanagement und Steuerung des gesamten Systems für bis zu 125 drahtlose Konferenzsprechstellen. Der MXCWAPT wählt automatisch den stärksten Kanal in den Frequenzbereichen 2,4 GHz und 5 GHz und schaltet zur Vermeidung potentieller Störungen zwischen Kanälen um. Der Access Point bietet sowohl Dante™- als auch analoge Audioeingänge und -ausgänge und benötigt für Stromversorgung, Audio- und Steuersignale lediglich eine einzige Ethernet-Verbindung. Ansteuerung von bis zu 125 drahtlosen MXCW640 Konferenzsprechstellen.Bidirektionale Funkverbindung sendet Audiosignale an und von Konferenzsprechstellen und erlaubt die Echtzeitsteuerung aller Einstellungen.Betrieb in den Frequenzbereichen 2,4 GHz / 5 GHz, inklusive DFS-Bereich.Automatisches Frequenzmanagement, Automatic Interference Detection & AvoidanceDigitales Audionetzwerk Dante: (10 Eingänge/10 Ausgänge)Analoger Audio-Eingang und -Ausgang (XLR)Audio, Steuerung und PoE-Stromversorgung über ein einziges Ethernet-KabelAES-128-Verschlüsselung für höchste SicherheitAnzeige der Basis-Systemkonfiguration ohne LaptopLED-Anzeige für die Stromversorgung, Funkverbindung und NetzwerkstatusInklusive Wand-/Deckenmontagehalterung Der MXCWAPT Access Point Transceiver bildet die zentrale Einheit des Microflex Complete Wireless Systems. Er übernimmt das Audio-Routing, das Frequenzmanagement und die Systemsteuerung für bis zu 125 drahtlose Konferenzsprechstellen.Während der Einrichtung tastet der MXCWAPT die 2,4-GHz- und 5-GHz-Frequenzbereiche nach dem stärksten Kanal ab und übermittelt diese Information an die Konferenzsprechstellen. Das Access-Point-System nutzt das zugangsbeschränkte DFS-Spektrum zur Erweiterung der verfügbaren Kanalzahl. Wird eine potentielle Störung erkannt, weist der Access Point sofort alle Konferenzsprechstellen an, nahtlos und unterbrechungsfrei den Kanal zu wechseln. Die drahtlose Audioübertragung ist durch den AES-128-Verschlüsselungsstandard gesichert – so bleiben Konferenzinhalte abhörsicher und vertraulich.Der Access Point verfügt über einen Dante Audio-Netzwerkanschluss, der bis zu 10 Eingangskanäle und 10 Ausgangskanäle unterstützt. Über den analogen XLR-Ein- und Ausgang lässt sich außerdem ein drahtloses Mikrofon für Präsentatoren/Moderatoren bzw. eine externe Beschallungsanlage anschließen.Der MXCWAPT verfügt über ein LC-Display sowie Bedienelemente für die grundlegende Systemkonfiguration ohne Laptop. Die Stromversorgung des Geräts erfolgt über einen Standard-PoE-Switch oder PoE-Injektor. Der Access Point kann mithilfe der mitgelieferten Halterung und der lackierbaren Abdeckung an einer Wand oder Decke montiert oder für den temporären Einsatz auf einem Tisch platziert werden.
Shure PA805SWB – Passive UHF-RichtantenneDie Shure PA805SWB ist eine breitbandige, passive UHF-Richtantenne für professionelle Funkmikrofon- und In-Ear-Monitoring-Systeme. Die logarithmisch-periodische Antennenkonstruktion verbessert den Empfang im gewünschten Erfassungsbereich und reduziert gleichzeitig den Einfluss von HF-Signalen außerhalb der Empfangsrichtung. Die PA805SWB arbeitet im Frequenzbereich von 470 bis 952 MHz.Richtwirkung und EmpfangDie PA805SWB verfügt über eine gerichtete, kardioide Empfangscharakteristik mit einer 3-dB-Keulenbreite von 100°. Der typische Antennengewinn beträgt 6,5 dBi. Dadurch eignet sich die Antenne besonders für Anwendungen, bei denen ein definierter Empfangsbereich und eine verbesserte Unterdrückung von Signalen aus anderen Richtungen erforderlich sind.Passive AntennentechnikAls passive Richtantenne benötigt die PA805SWB keine eigene Stromversorgung oder integrierte Verstärkerschaltung. Sie kann mit Funksystemen mit abnehmbaren Antennen eingesetzt werden, darunter beispielsweise Shure BLX-R, SLX, ULX, ULX-D, UHF-R, Axient sowie PSM-Systeme.Anschlüsse und MontageDer HF-Anschluss ist als 50-Ω-BNC-Buchse ausgeführt. Die Antenne kann auf einem Mikrofonstativ montiert, von der Decke abgehängt oder über die integrierte Schwenkadapterhalterung an einer Wand befestigt werden.Technische HighlightsPassive UHF-RichtantenneFrequenzbereich: 470–952 MHzLogarithmisch-periodisches DipolfeldRichtcharakteristik: kardioid3-dB-Keulenbreite: 100°Antennengewinn: 6,5 dBi typischAnschluss: BNC, 50 Ω5/8"-27 StativgewindeMontage auf Mikrofonstativ, Wand- oder DeckenmontageAbmessungen: 334 × 378 × 27,9 mmGewicht: 319 g inklusive MontagezubehörGeeignet für Funkmikrofon- und In-Ear-Monitoring-SystemeVariante: PA805SWB, 470–952 MHz
Der UA505 ist ein lackierbarer Wandmontagebügel mit BNC-Steckverbinder zur Montage der PA805DB-RSMA UA8-22,4-5,8-Antennen. Lackierbar mit nichtmetallischem Lack zur Anpassung an die Montageoberfläche.

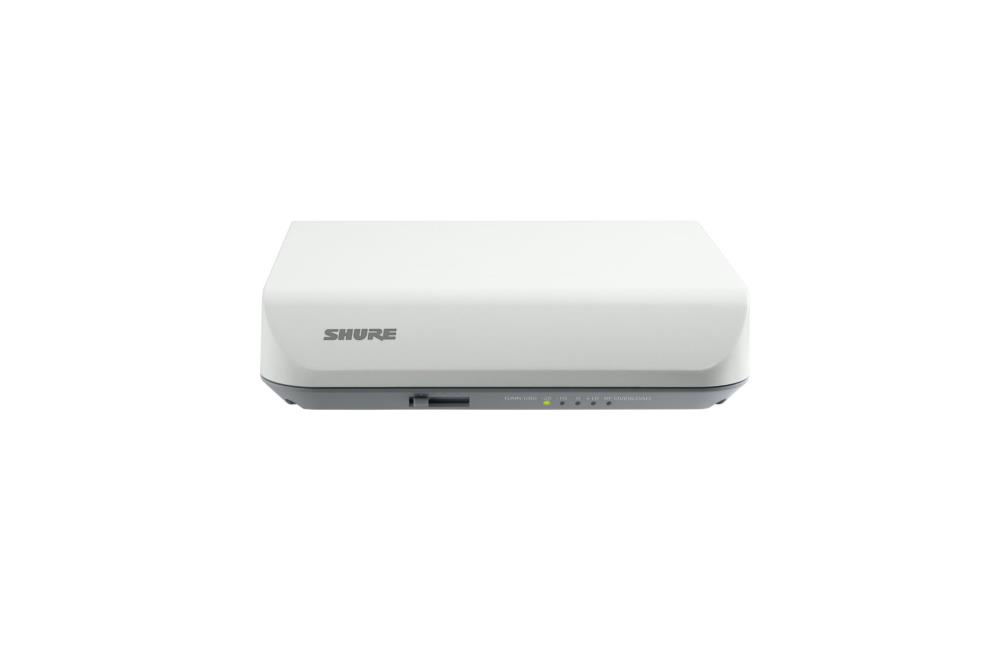

Die UA864 ist eine breitbandige Antenne, die sich unauffällig an einer Wand oder Decke befestigen lässt. Durch die lackierfähige Abdeckung des Gehäuses, lässt sich die Antenne ideal an die Wand- oder Deckenfarbe anpassen. Zur Kompensation von Koaxialkabel-Signalverlusten verfügt die UA864 über einen schaltbaren Verstärker mit 4 Einstellungen, der dem Benutzer eine genaue Kompensation der Kabelverluste erlaubt.Breitbandige Antenne zur unauffälligen Decken- oder WandmontageKompatibel mit fast allen Shure Empfängern dank Breitband UHF FrequenzbereichÖffnungswinkel (3 dB Strahlbreite) bis zu 100 Grad (Anhängig von der Frequenzversion)Schaltbarer Gain mit 4 HF-Einstellungen (-20 dB, -10 dB, 0 dB, +10 dB)Variable Kabelführung möglichKompaktes DesignLackierfähiges, weißes Gehäuse

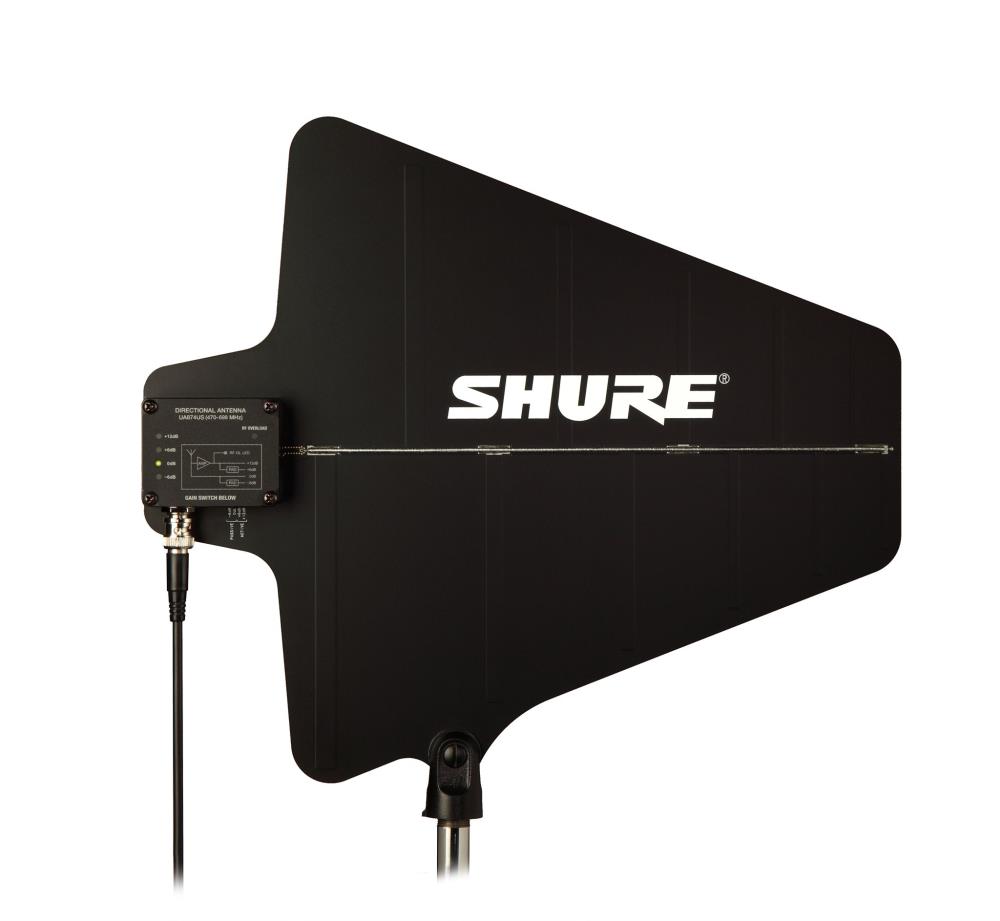

Die Shure UA874 ist eine aktive, logarithmisch-periodische Richtantenne. Im Vergleich mit einer Rundstrahlantenne bietet die UA874 einen verbesserten Empfang des gewünschten Erfassungsbereichs und eine stärkere Unterdrückung von HF-Signalen außerhalb des Erfassungsbereichs. Ein integriertes Gewinde erlaubt die Montage auf Stative. Features 470 - 698 MHzKompatibel mit allen Shure Empfängern und Antennensplittern, die eine 12 V Spannung zur Verfügung stellenSchaltbarer Gain mit 4 EinstellungenRauscharmer HF Verstärker kompensiert KabelverlusteIntegriertes Gewinde erlaubt Montage auf Stative Technische Daten Anschluss Typ: BNCImpedanz: 50 OhmSpannungsversorgung: 10 bis 15 V DC bias, 75 mA3 dB Strahlbereich: 70°IP3: >30 dBmAntennengewinn: 7,5 dBiSignal Gain +/- 1dB: schaltbarAktiv: +12 dB, +6 dBPassiv: 0 dB, -6 dBHF Clipping LED Threshold: -5 dBmMaße: 316 mm x 359 mm x 36 mm (H x W x D)Gewicht: 0,317kg
Die Shure UA874 ist eine aktive, logarithmisch-periodische Richtantenne. Im Vergleich mit einer Rundstrahlantenne bietet die UA874 einen verbesserten Empfang des gewünschten Erfassungsbereichs und eine stärkere Unterdrückung von HF-Signalen außerhalb des Erfassungsbereichs. Ein integriertes Gewinde erlaubt die Montage auf Stative.Technische DatenAnschluß Typ: BNCImpedanz: 50 OhmSpannungsversorgung: 10 bis 15 V DC bias, 75 mA3 dB Strahlbereich: 70°IP3: >30 dBmAntennengewinn: 7,5 dBiSignal Gain +/- 1dB: schaltbar; Aktiv: +12 dB, +6 dB, Passiv: 0 dB, -6 dBHF Clipping LED Threshold: -5 dBmMaße (BxTxH): 359x36x316mmGewicht: 0.317g
Shure UA874WB – Aktive UHF-RichtantenneDie Shure UA874WB ist eine aktive, breitbandige UHF-Richtantenne für professionelle drahtlose Audiosysteme. Die logarithmisch-periodische Antennenkonstruktion erzeugt eine gerichtete Empfangscharakteristik und reduziert HF-Signale außerhalb des gewünschten Empfangsbereichs. Ein integrierter, rauscharmer Verstärker kompensiert Signalverluste durch längere Koaxialkabel.Richtwirkung und EmpfangDie UA874WB arbeitet im HF-Frequenzbereich von 470 bis 900 MHz und verfügt über eine kardioide Empfangscharakteristik. Die 3-dB-Keulenbreite beträgt 70°. Dadurch lässt sich die Antenne gezielt auf den gewünschten Empfangsbereich ausrichten und die Aufnahme unerwünschter HF-Signale aus anderen Richtungen reduzieren.Integrierter AntennenverstärkerDer integrierte Verstärker bietet vier schaltbare Gain-Stufen von -6 dB, 0 dB, +6 dB und +12 dB. Damit kann der Signalverlust des verwendeten Koaxialkabels kompensiert werden. Der Antennengewinn beträgt 7,5 dBi bei 0-dB-Gain-Einstellung.Anschlüsse und MontageDie UA874WB verfügt über einen BNC-Anschluss mit 50 Ω Impedanz. Die Versorgung des aktiven Verstärkers erfolgt über 10–15 V DC Bias über die Koaxialverbindung. Durch das integrierte Gewinde und den mitgelieferten Schwenkadapter kann die Antenne auf Stativen, an Wänden oder abgehängt montiert werden.Technische HighlightsAktive UHF-RichtantenneFrequenzbereich: 470–900 MHzLogarithmisch-periodische AntennenkonstruktionKardioide Empfangscharakteristik3-dB-Keulenbreite: 70°Antennengewinn: 7,5 dBiGain: -6 / 0 / +6 / +12 dBIntegrierter rauscharmer VerstärkerBNC-Buchse, 50 ΩVersorgung: 10–15 V DC über KoaxialkabelStromaufnahme: 75 mARF-ÜbersteuerungsanzeigeAbmessungen: ca. 316 × 359 × 36 mmGewicht: 317 gGeeignet für Stativ-, Wand- und Deckenmontage
